配料实例249

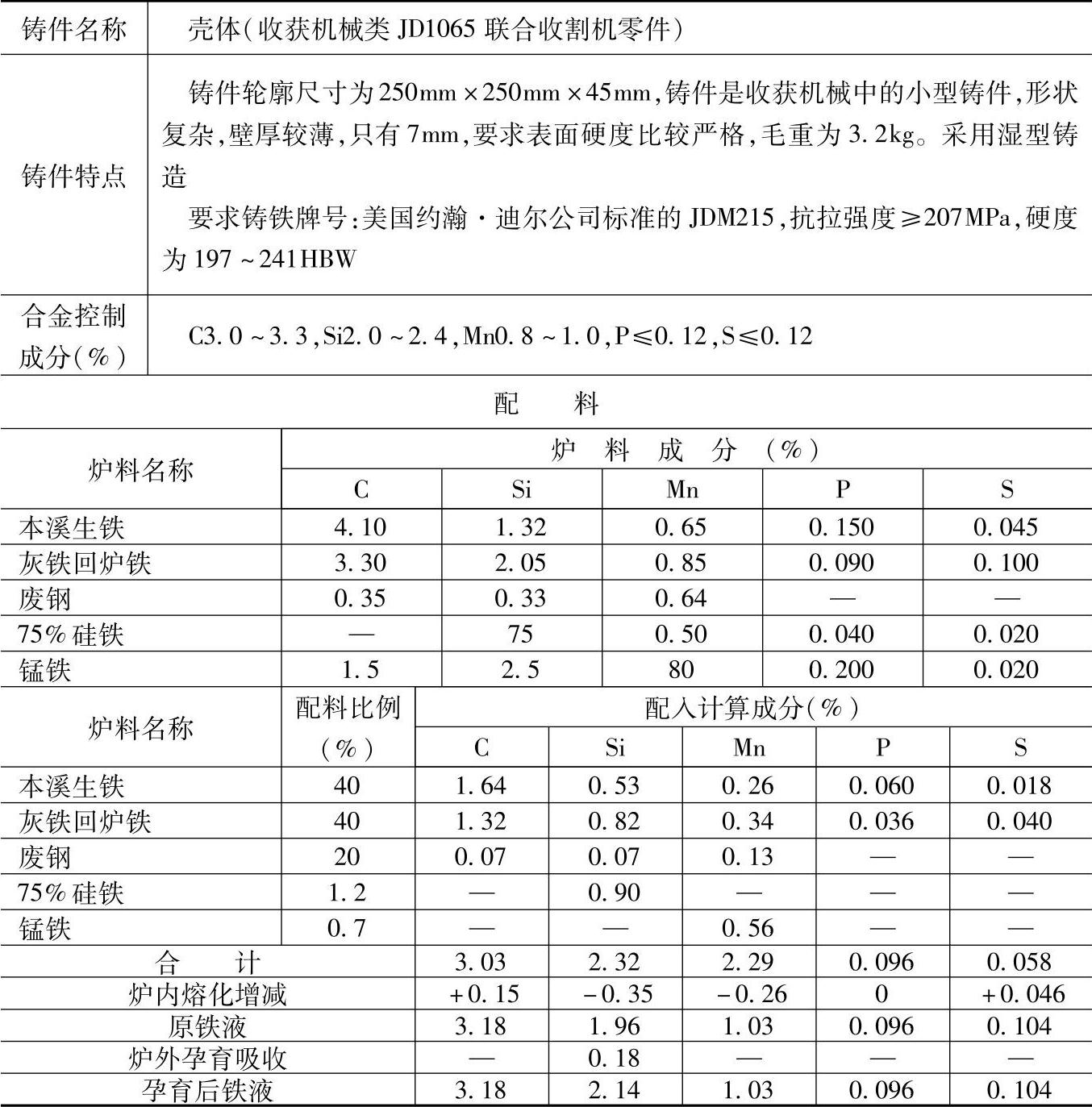

表1.1-249 HT225的灰铸铁配料

注：1.采用熔炼炉类型：多排小风口冷风冲天炉，熔化率为2t/h，炉内碳增加5%、硅烧损15%、锰烧损20%、硫增加80%、磷不变。

2.炉外孕育：100kg铁液加75%硅铁0.3kg，吸收率为80%。

3.炉前用三角试片的白口深度控制铸件表面硬度，若白口宽度超过6.5mm，在铁液包中加75%硅铁孕育；若白口宽度小于2.5mm，在铁液包中加75%锰铁孕育，以保证铸件表面硬度。

4.检测结果：

化学成分（%）：C3.25，Si2.21，Mn0.86，P0.08，S0.075；

力学性能：抗拉强度为245MPa，抗弯强度为427MPa，硬度为196HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于收获机械中要求美国JDM215灰铸铁的轴套、轴承盖等铸件。
