配料实例248

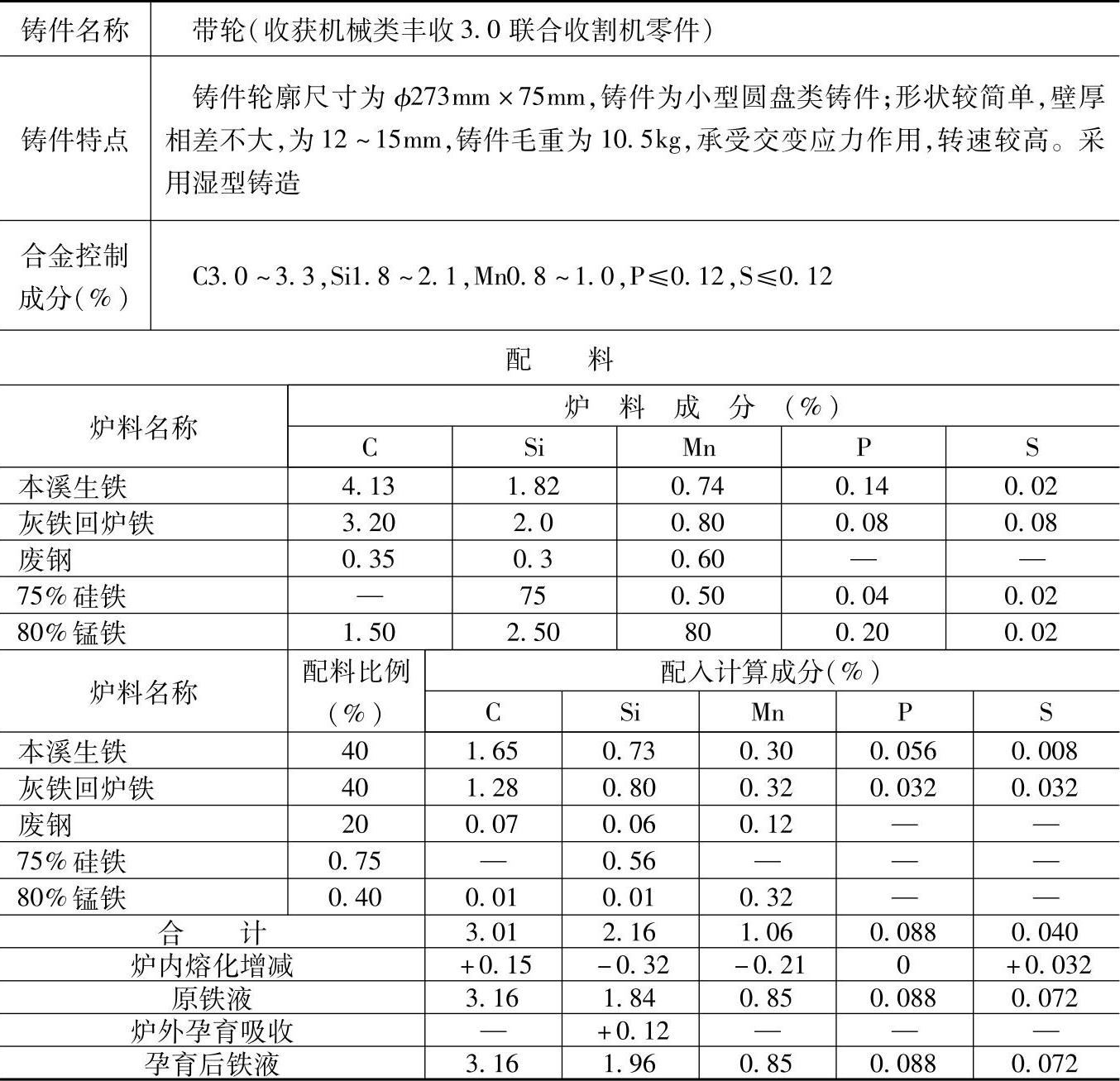

表1.1-248 HT225的灰铸铁配料

注：1.采用熔炼炉类型：多排小风口冷风冲天炉，熔化率为2t/h，炉内碳增加5%、硅烧损15%、锰烧损20%、硫增加80%、磷不变。

2.炉外孕育：100kg铁液加75%硅铁0.2kg，吸收率为80%。

3.炉前用三角试片的白口深度控制铁液成分，若白口宽度超过6.5mm，在铁液包中加75%硅铁；若白口宽度小于2.5mm，在铁液包中加75%锰铁粉孕育，调整成分。

4.检测结果：

化学成分（%）：C3.2，Si1.95，Mn0.85，P0.09，S0.08；

力学性能：抗拉强度为230MPa，抗弯强度为441MPa，硬度为210HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于收获机械中的转速较高的带轮，以及受力较大的轴承座、轴承盖、动盘、定盘等铸件。
