配料实例247

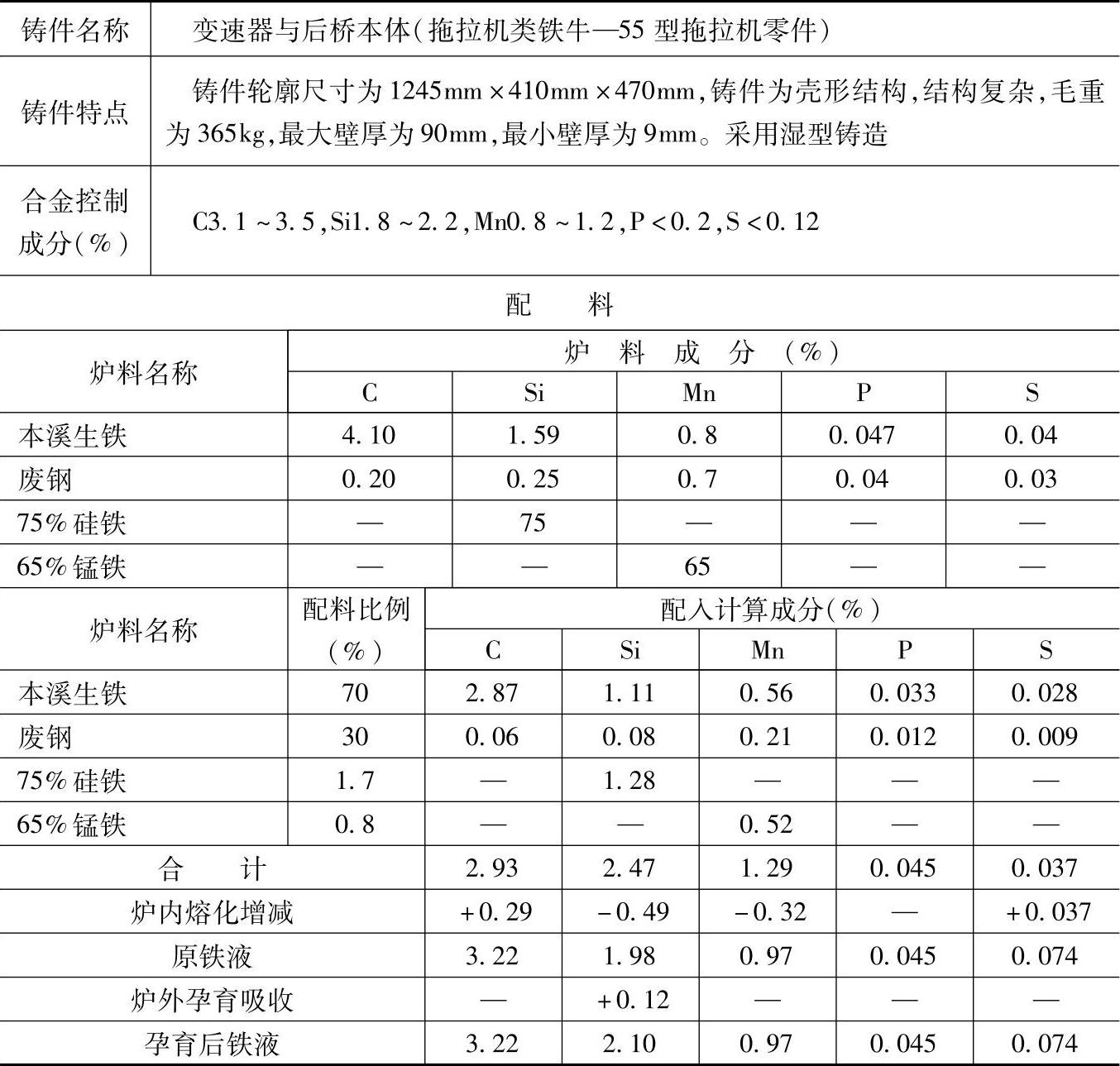

表1.1-247 HT225的灰铸铁配料

注：1.采用熔炼炉类型：中央送风冷风冲天炉，熔化率为5t/h。炉内熔化元素增减率：碳增加10%、硅烧损20%、锰烧损25%、磷不变，硫增加100%。

2.不用本厂回炉铁（机铁）。

3.炉外孕育：100kg铁液加75%硅铁0.2kg，吸收率为80%。

4.炉前用三角试片检验三角白口大小，控制铁液成分，用75%硅铁调整铁液。三角白口宽度控制在2.5～3.5mm。

5.检测结果：

化学成分（%）：C3.19，Si1.88，Mn0.81，P0.05，S0.091；

力学性能：抗拉强度为234MPa，硬度为199HBW。

6.各成分含量和配料比例皆指质量分数。

7.本配料还适用于铁牛—55型拖拉机中的后轮半轴臂套、前轮轮鼓、压力弹簧支承板、差速器左右轴承套、动力输出轴轴承座等铸件。
