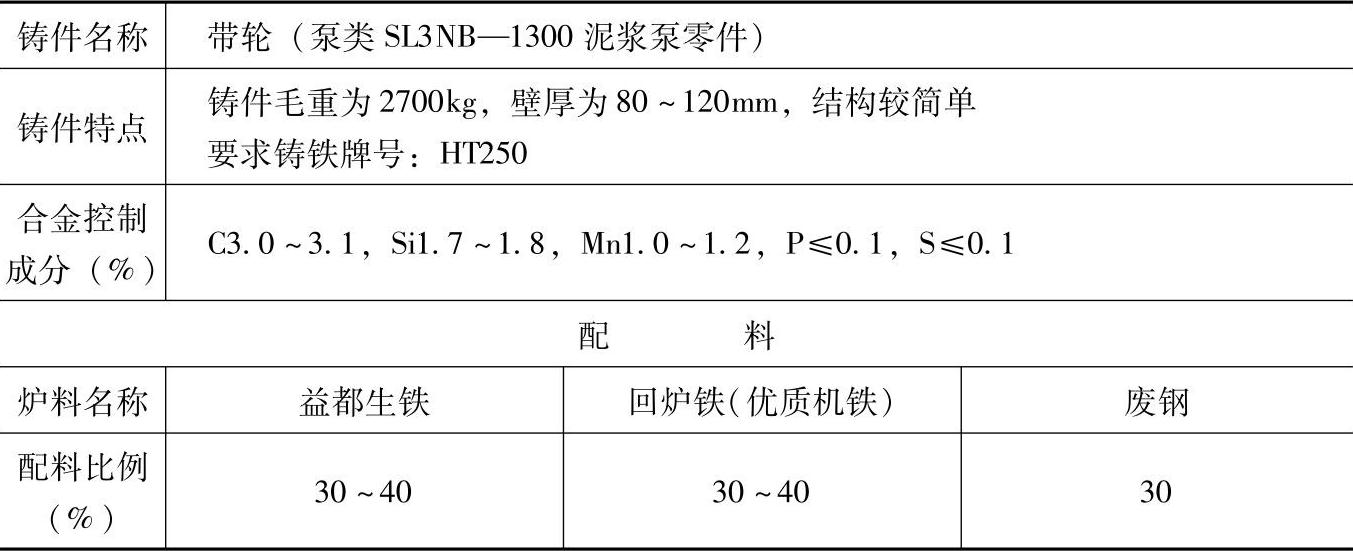

表1.1-257 HT250的灰铸铁配料
注：1.采用熔炼炉类型：两排大间距冲天炉，熔化率为3t/h，炉内碳增加15%、硅烧损12%、锰烧损20%。
2.采取炉前包内硅铁孕育。
3.各成分含量和配料比例皆指质量分数。
