配料实例258

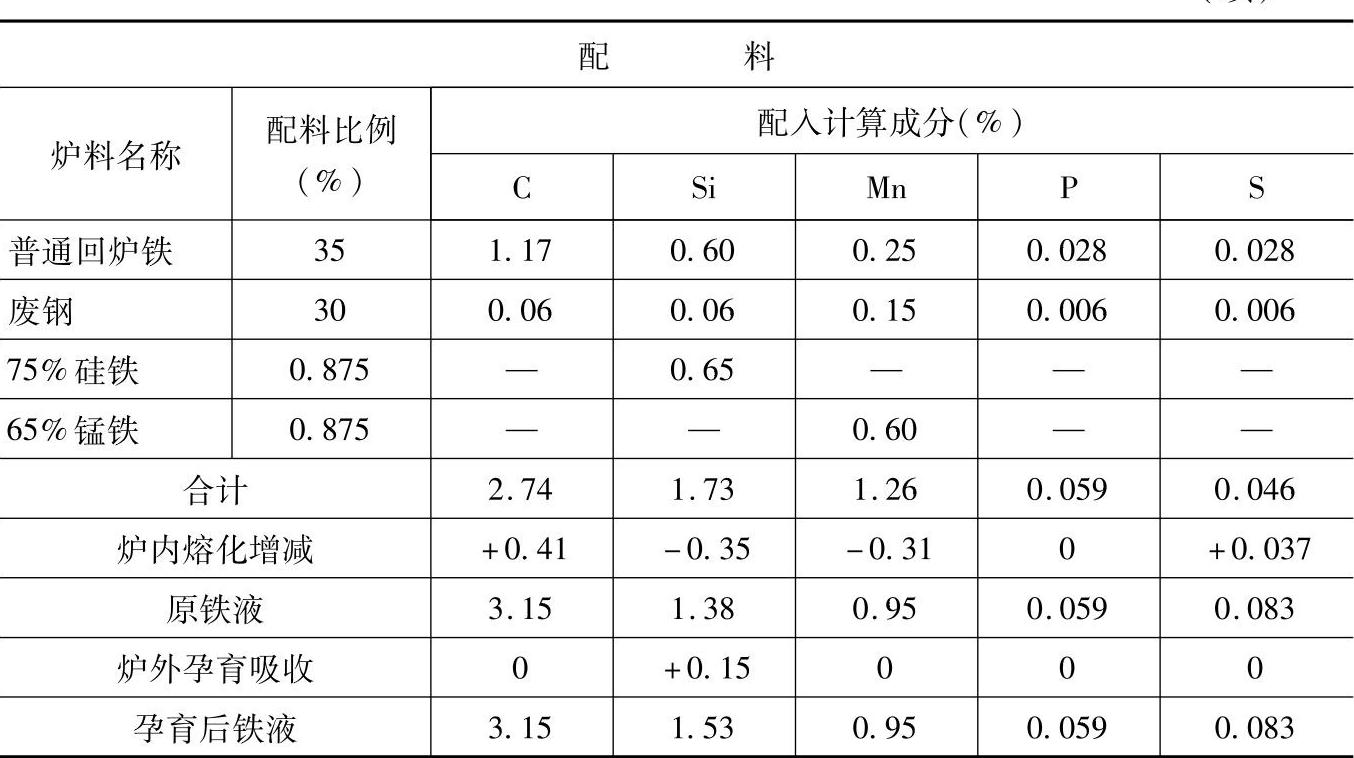

表1.1-258 HT250的灰铸铁配料

（续）

注：1.采用熔炼炉类型：三排小风口曲线炉膛热风冲天炉，熔化率为5t/h，炉内碳增加15%、硅烧损20%、锰烧损25%、硫增加80%、磷不变。

2.炉前用75%硅铁进行孕育处理，加入量为0.2%～0.3%（质量分数），吸收率80%，观察三角试片的白口宽度，要求孕育后的白口宽度不小于4mm。

3.检测结果：

化学成分（%）：C3.40，Si1.87，Mn0.49，P0.047，S0.060；

力学性能：抗拉强度为178～184MPa。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于阀类中要求灰铸铁HT250的大中型阀体、阀盖、蝶门、闸板等铸铁件。
