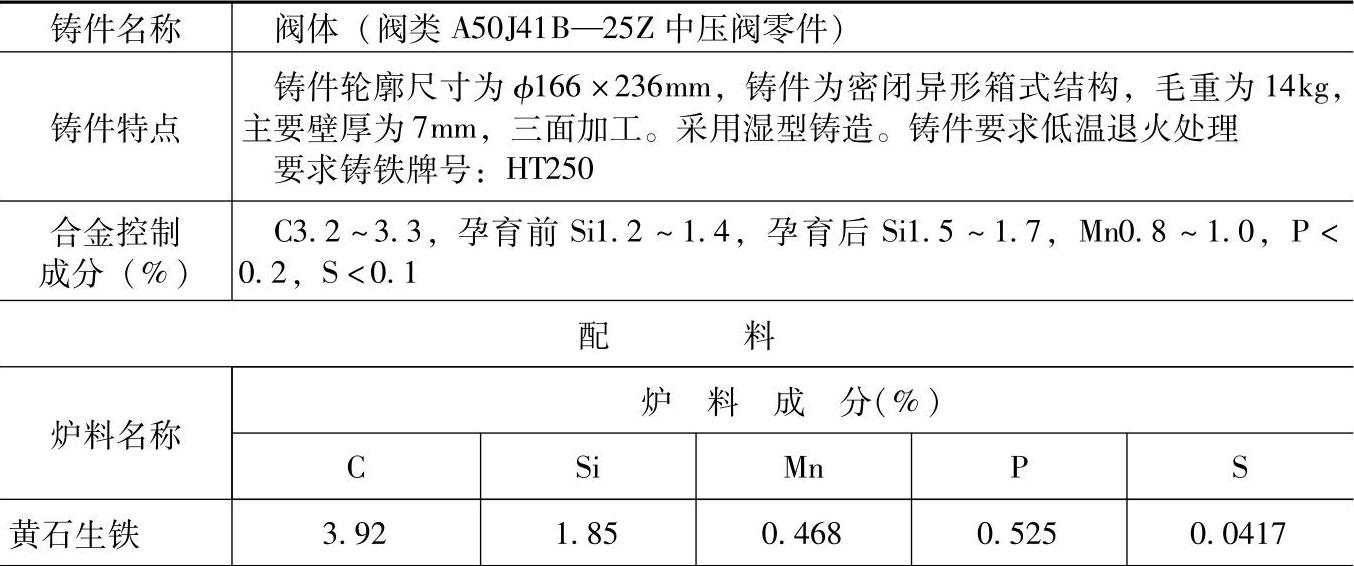

表1.1-259 HT250的灰铸铁配料

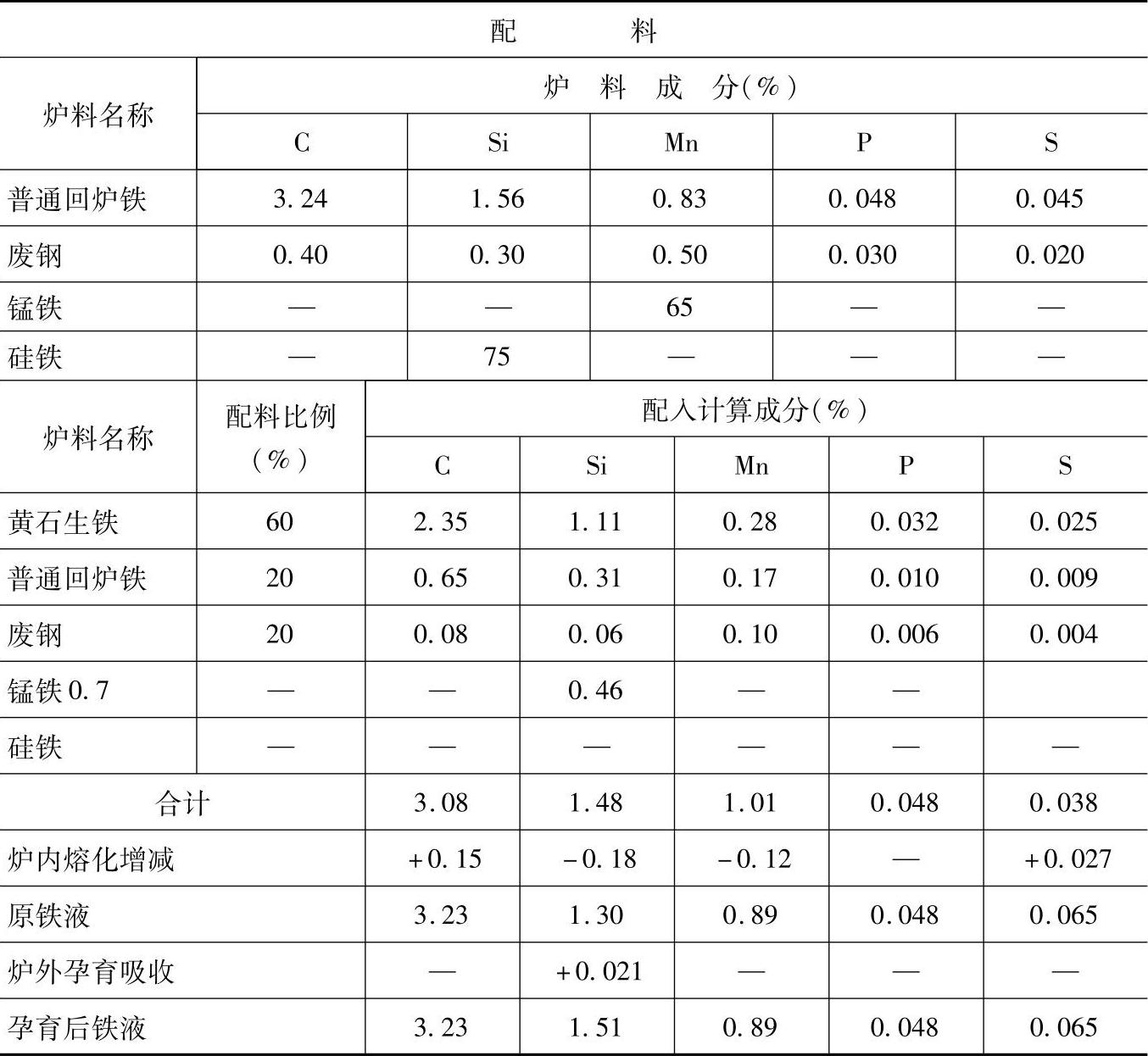

（续）
注：1.采用熔炼炉类型：卡腰型热风冲天炉，熔化率为2t/h，炉内碳增加5%、硅烧损8%、锰烧损12%、硫增加60%～80%、磷不变。
2.炉前用75%硅铁孕育处理，加入量为0.2%～0.35%（质量分数），吸收率约为80%，观察三角试片的白口宽度控制成分。
3.各成分含量和配料比例皆指质量分数。
