配料实例264

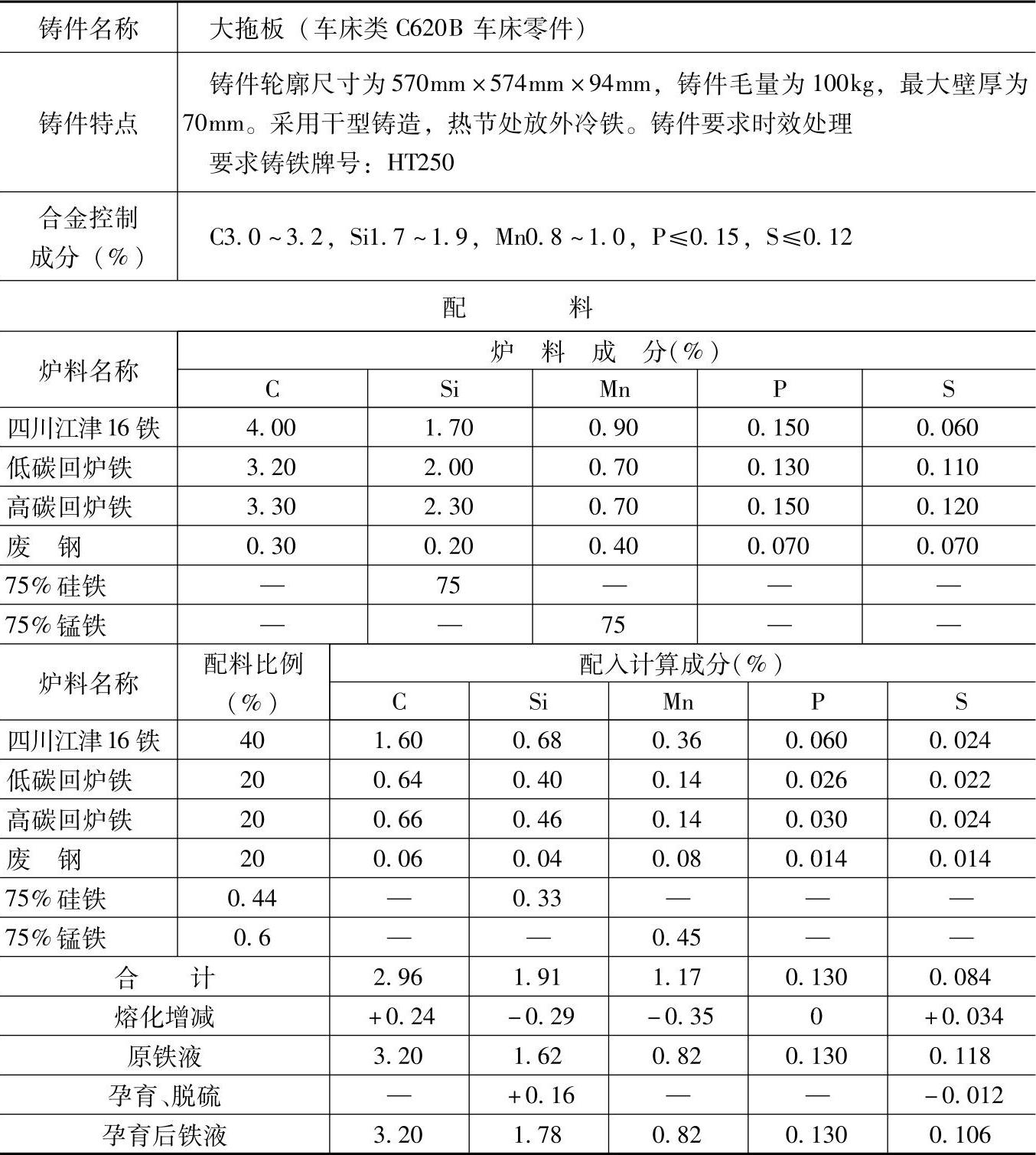

表1.1-264 HT250的灰铸铁配料

注：1.采用熔炼炉类型：三排风口直筒型冲天炉，熔化率为4t/h。炉内碳增加8%，硅烧损15%，锰烧损30%，磷不变，硫增加40%。

2.炉外孕育处理：75%硅铁孕育剂加为0.25%（质量分数），收得率85%。用三角试片检验白口大小，白口宽度控制在3～4mm。

3.炉外脱硫：碱粉加入量为0.5%（质量分数），脱硫率为10%。

4.各成分含量和配料比例皆指质量分数。

5.检测结果：抗拉强度为250MPa，抗弯强度为477MPa，与床身导轨接触面硬度为177HBW。
