配料实例263

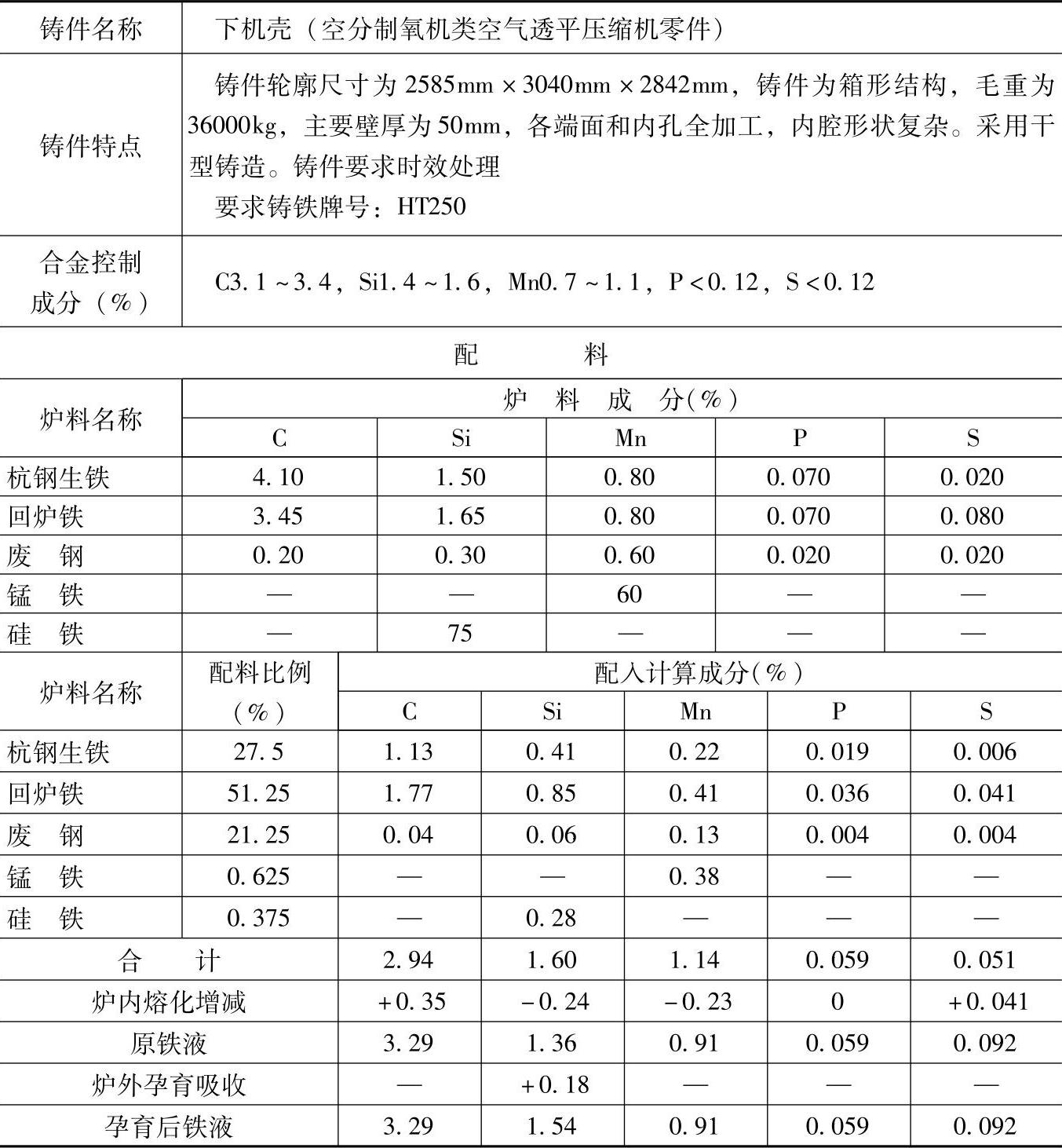

表1.1-263 HT250的灰铸铁配料

注：1.采用熔炼炉类型：断续出铁出渣，密肋炉胆热风三排小风口冲天炉，炉内硅烧损15%、锰烧损20%、碳增加12%、硫增加80%、磷不变。

2.炉外孕育处理，100kg铁液加75%硅铁0.3kg，吸收率为80%。

3.炉前用三角试片检验三角白口大小，控制铁液成分，用75%硅铁调软铁液。

4.检测结果：

化学成分（%）：C3.4，Si1.45，Mn0.87，P0.07，S0.073；

力学性能：抗拉强度为261MPa，硬度为220HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于空分制氧机中要求灰铸铁HT250的气缸体、上机壳和线体等铸件。
