配料实例262

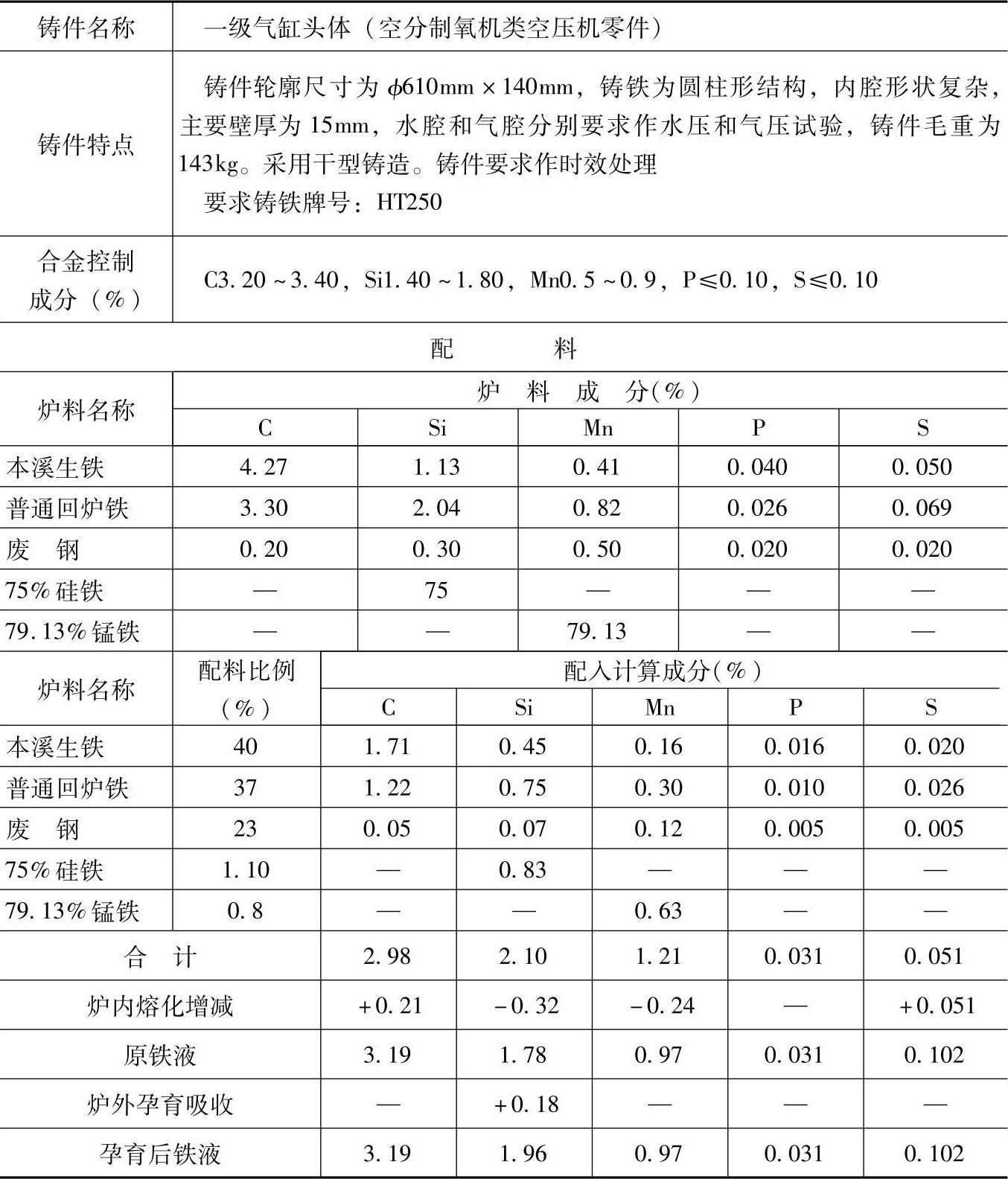

表1.1-262 HT250的灰铸铁配料

注：1.采用熔炼炉类型：连续出铁、出渣、热风、两排大间距冲天炉。炉内碳增加7%，硅烧损15%、锰烧损20%、硫增加100%、磷不变。

2.炉前用75%硅铁作孕育处理，并用三角试片检查白口大小，控制铁液成分。炉外孕育处理，100kg铁液加75%硅铁0.3kg，吸收率为80%。

3.各成分含量和配料比例皆指质量分数。

4.本配料还适用于空分制氧设备中，一般灰铸铁HT250的其他铸件，如空压机的二级气缸头、升程限制器，膨胀机的轴承箱、十字头体、阀体等铸件。
