配料实例265

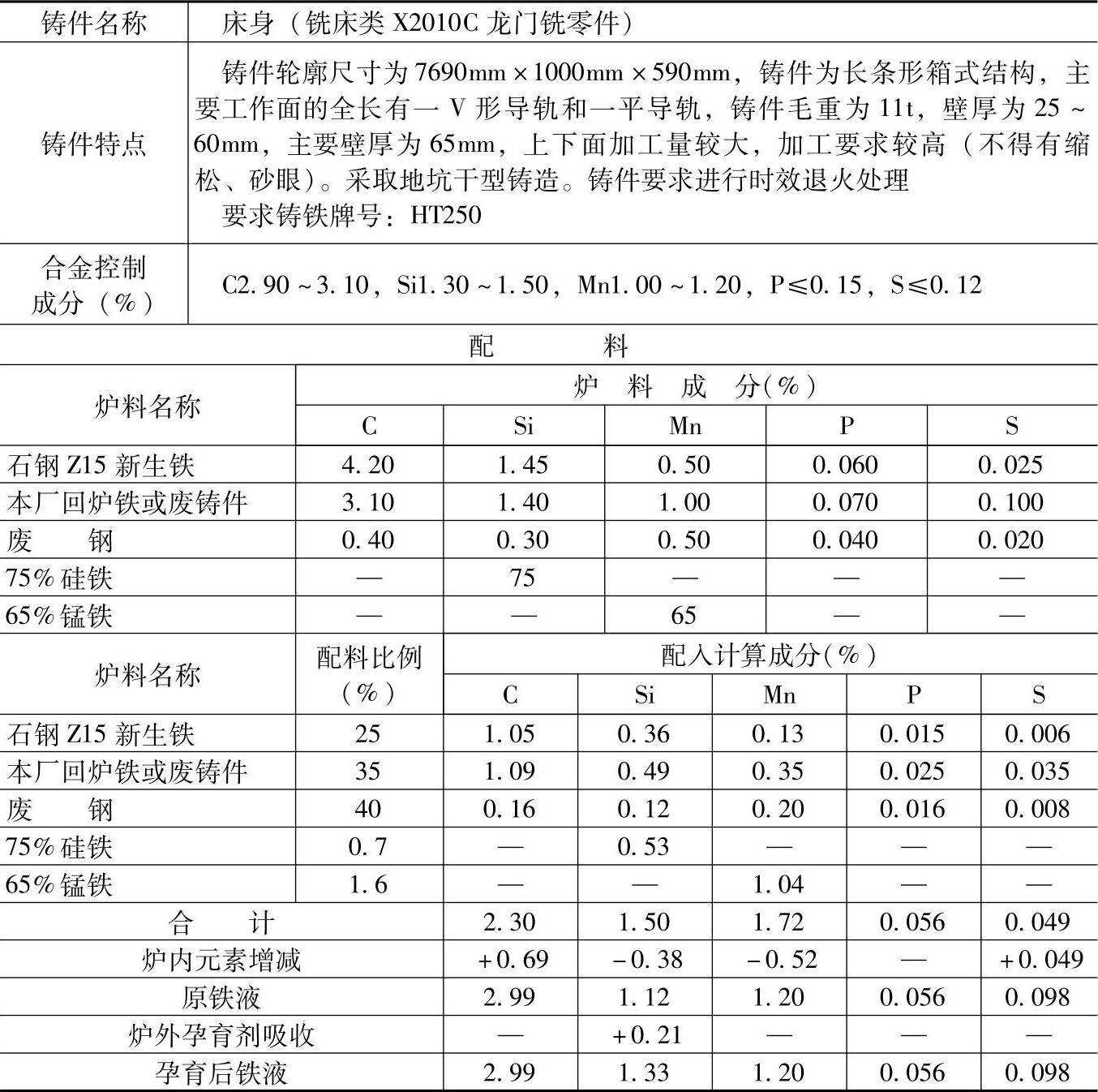

表1.1-265 HT250的灰铸铁配料

注：1.采用熔炼炉类型：中央加侧吹送风冲天炉，熔化率为12t/h，出铁温度为1400～1450℃，浇注温度≥1320℃，炉内碳增加20%～30%、硅烧损25%～30%、锰烧损30%、磷不变、硫增加100%。

2.炉前用三角试片检验白口大小，用75%硅铁在流槽进行孕育处理，加入量0.15%～0.4%（质量分数），控制白口宽度为6.5～7.5mm。

3.检测结果：（用φ50mm试棒）

化学成分（%）：C2.96，Si1.30，Mn1.15，P0.072，S0.095；

金相组织：①稍卷曲片状石墨，长度为5～10μm，部分长度为10～20μm，分布尚均匀；

②基体为珠光体基体+<1%（体积分数）的小型磷共晶；

力学性能：抗拉强度为312MPa，硬度为229HBW（试棒）。

4.各成分含量和配料比例皆指质量分数。

5.本配料同样适用于其他型号龙门铣床身要求灰铸铁HT250的铸件。
