配料实例267

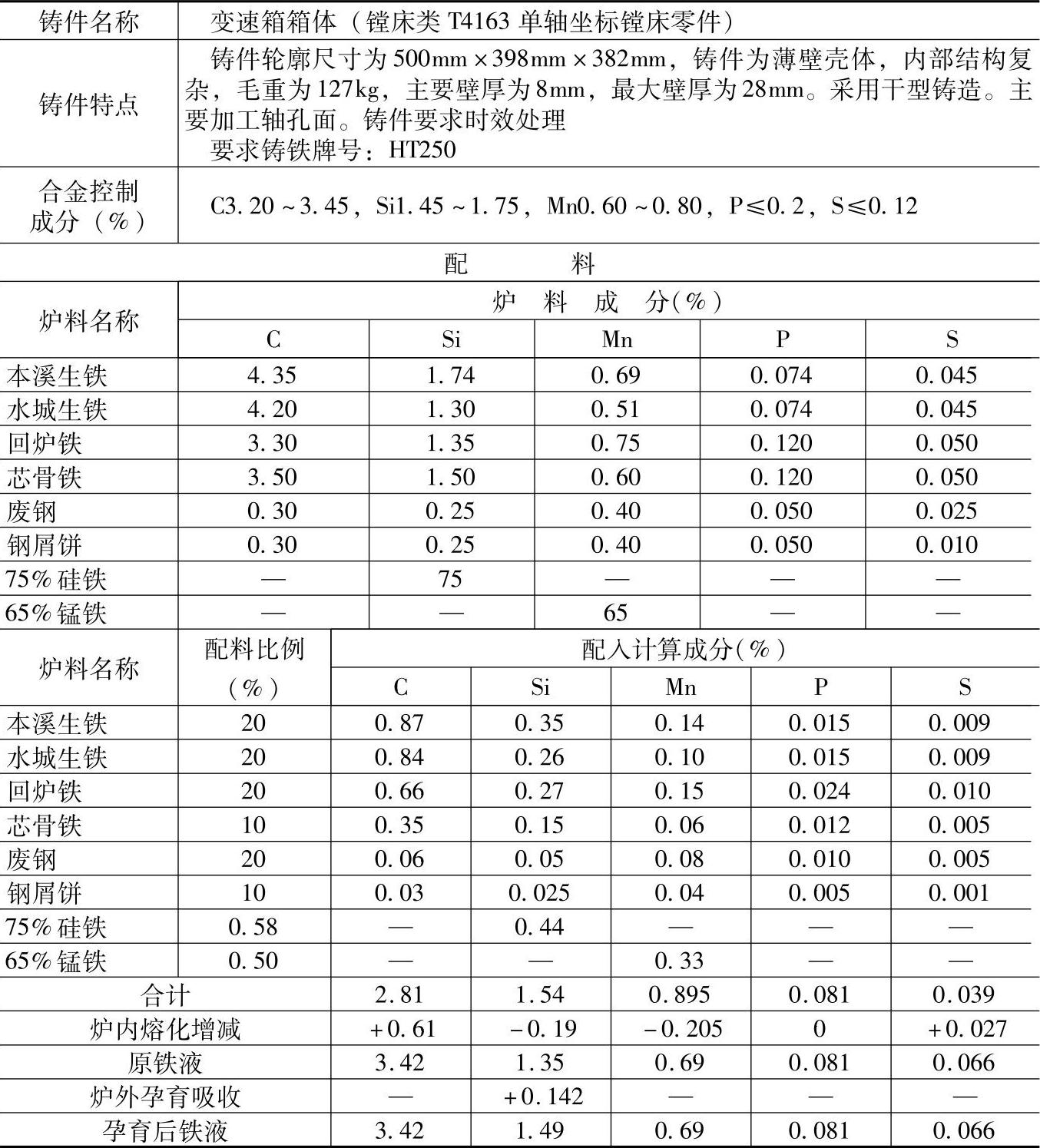

表1.1-267 HT250的灰铸铁配料

注：1.采用熔炼炉类型：两排大间距（600～750mm）冷风冲天炉，炉内硅烧损23%、锰烧损33%、碳增加22%、磷不变、硫增加70%。

2.炉前用三角试片检验白口大小，控制铁液成分。炉外孕育：100kg铁液加75%硅铁0.14kg，24%硅钙0.14kg，综合吸收率为75%。

3.检测结果：抗拉强度为250MPa，硬度为187HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于镗床类要求灰铸铁HT250的，如T42100变速箱箱体和顶梁、TM612箱盖、TG4280床身尾座板、T4163立柱体壳等铸件。
