配料实例268

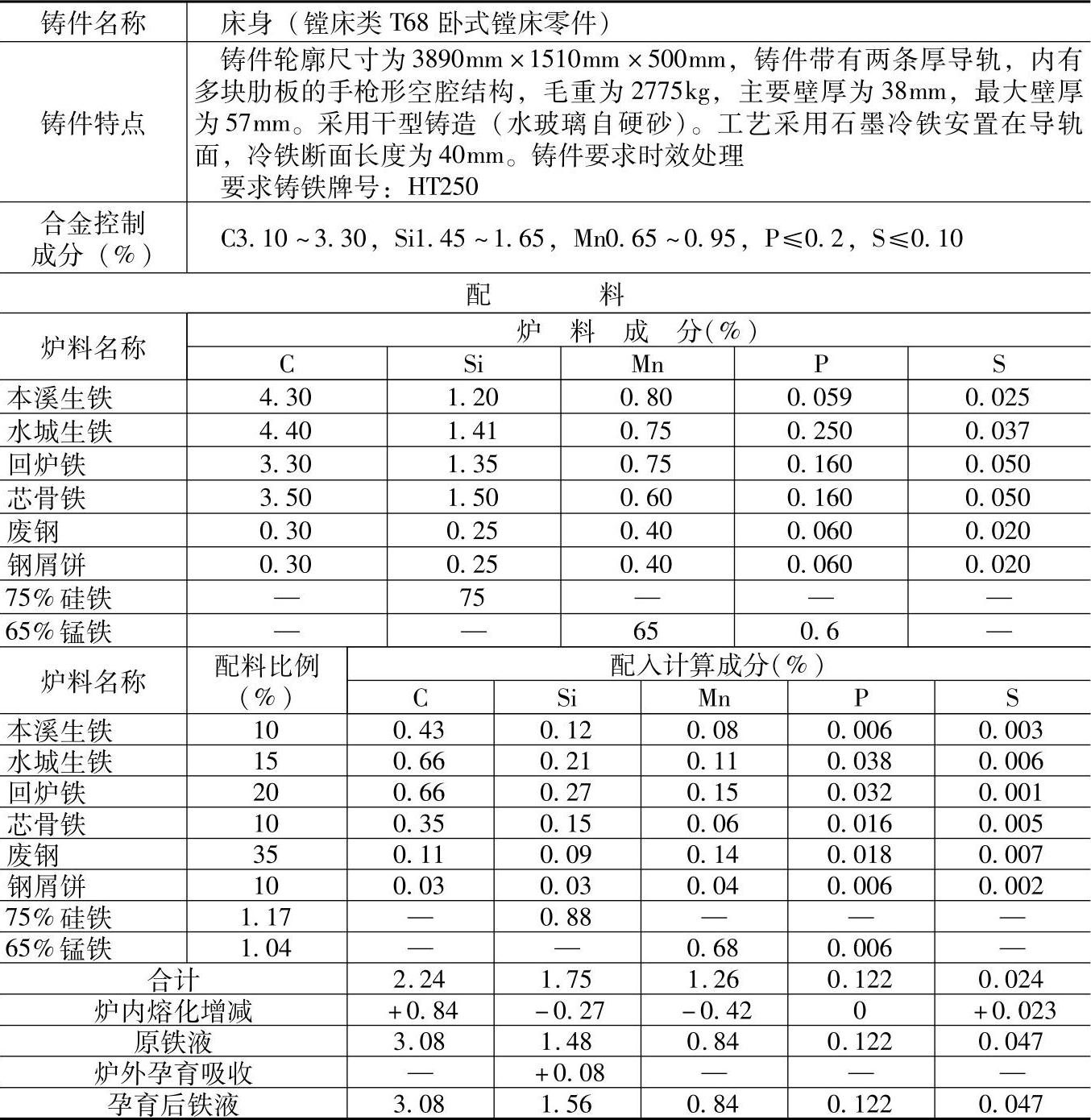

表1.1-268 HT250的灰铸铁配料

注：1.采用熔炼炉类型：两排中间距（500～590mm）冷风炉冲天炉，熔化率为5t/h，炉内碳增加38%、硅烧损15%、锰烧损33%、硫增加97%、磷不变。

2.炉前用三角试片检验三角白口大小，控制铁液成分；用75%硅铁与24%硅钙各50%进行孕育处理，孕育剂加入量为0.15%～0.35%（质量分数），吸收率为80%。

3.本件采用两头浇注，先用HT250铁液浇导轨面，然后再一起浇注，保证导轨面硬度，避免床体底脚边缘过硬加工困难。

4.各成分含量和配料比例皆指质量分数。

5.检测结果：

力学性能：抗拉强度为235.2MPa，抗弯强度为480MPa，挠度为4mm，硬度为207HBW；

金相组织：片状石墨，石墨长度为10μm，石墨分布形状A，细片状珠光体，珠光体量为98%（体积分数），二元磷共晶量为1%（体积分数）。
