配料实例269

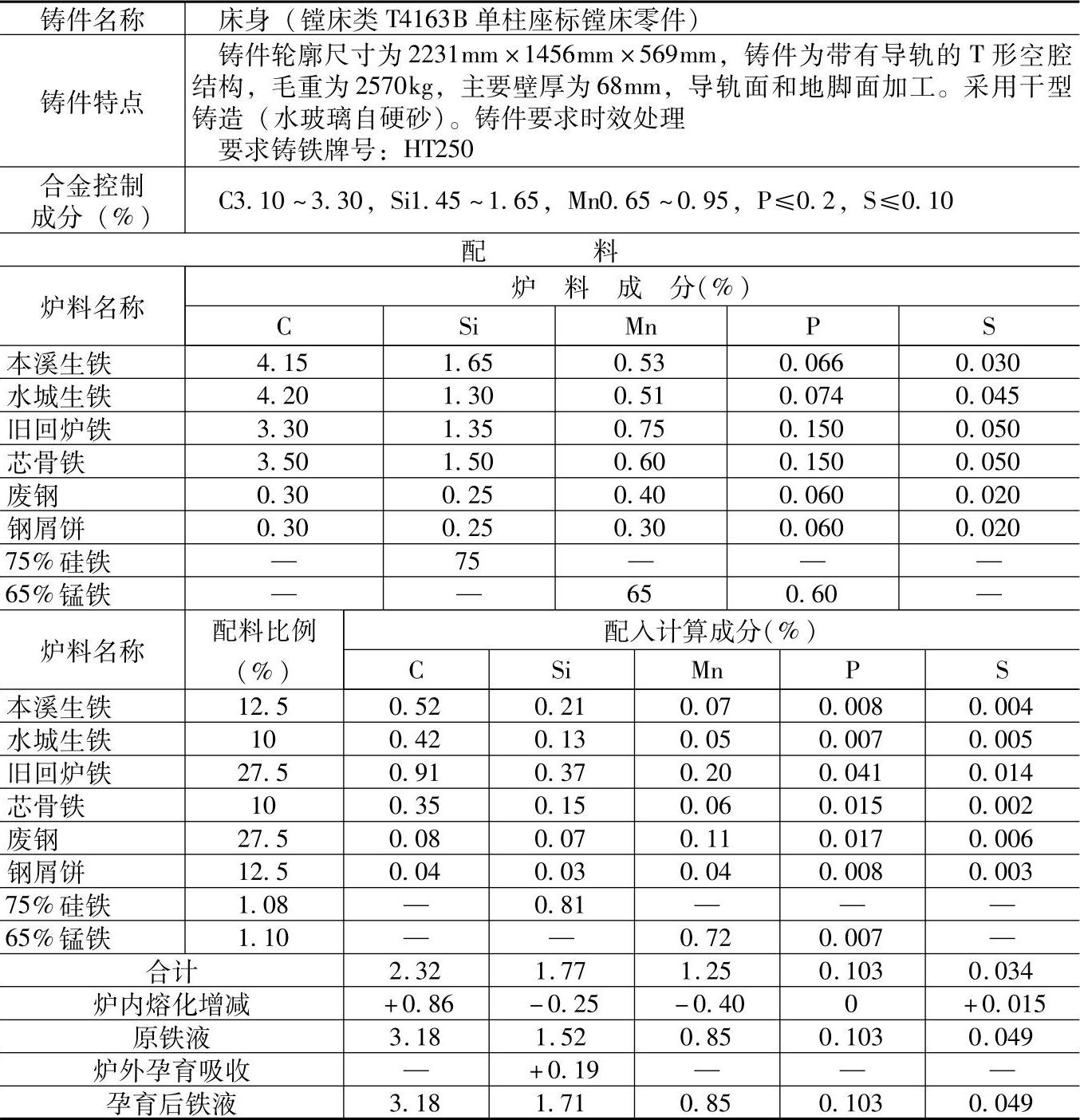

表1.1-269 HT250的灰铸铁配料

注：1.采用熔炼炉类型：两排中间距（500～590mm）冷风冲天炉，熔化率为5t/h，炉内碳增加37%、硅烧损15%、锰烧损32%、硫增加46%、磷不变。

2.炉前用三角试片检验三角白口大小，控制铁液成分。炉外孕育处理：100kg铁液加75%硅铁0.20kg，加24%硅钙0.20kg，硅铁吸收率为80%，硅钙吸收率为60%。

3.检测结果：抗拉强度为254.8MPa，抗弯强度为509.6MPa，挠度为4.5mm（抗拉试棒尺寸由φ50mm车成φ25mm）。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于镗床类要求灰铸铁HT250的铸件，如镗床类床身、工作台，平旋盘、导轨体等铸件，也适用于大型立体仿型铣立柱、滑座、横梁、主轴箱以及中型仿型铣工作台等铸件。
