配料实例270

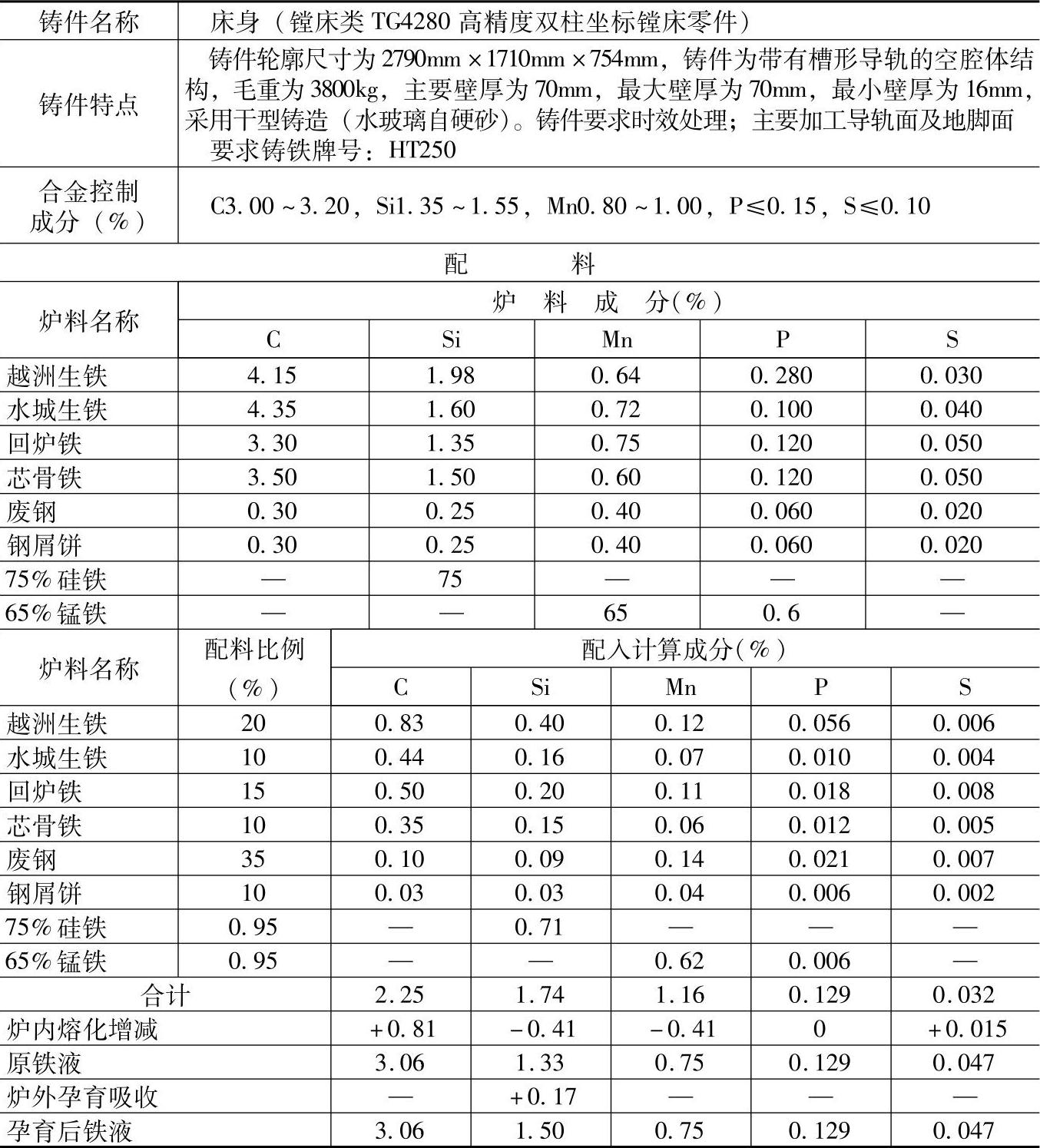

表1.1-270 HT250的灰铸铁配料

注：1.采用熔炼炉类型：连续出铁、出渣，冷风两排中间距（500～590mm）冲天炉，熔化率为5t/h，炉内碳增加36%、硅烧损24%、锰烧损35%、硫增加49%、磷不变。

2.炉前用三角试片检验三角白口大小，控制铁液成分。炉外孕育处理：100kg铁液加75%硅铁0.175kg，24%硅钙0.175kg，综合吸收率为72%。

3.检测结果：抗拉强度为343～372.4MPa，抗弯强度为441～499.8MPa。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于镗床类中要求灰铸铁HT250的高精度镗床铸件，如TG4280、TGX4280、TX4280床身、工作台、立柱、横梁，T42100床身、工作台、横梁等铸件。
