配料实例272

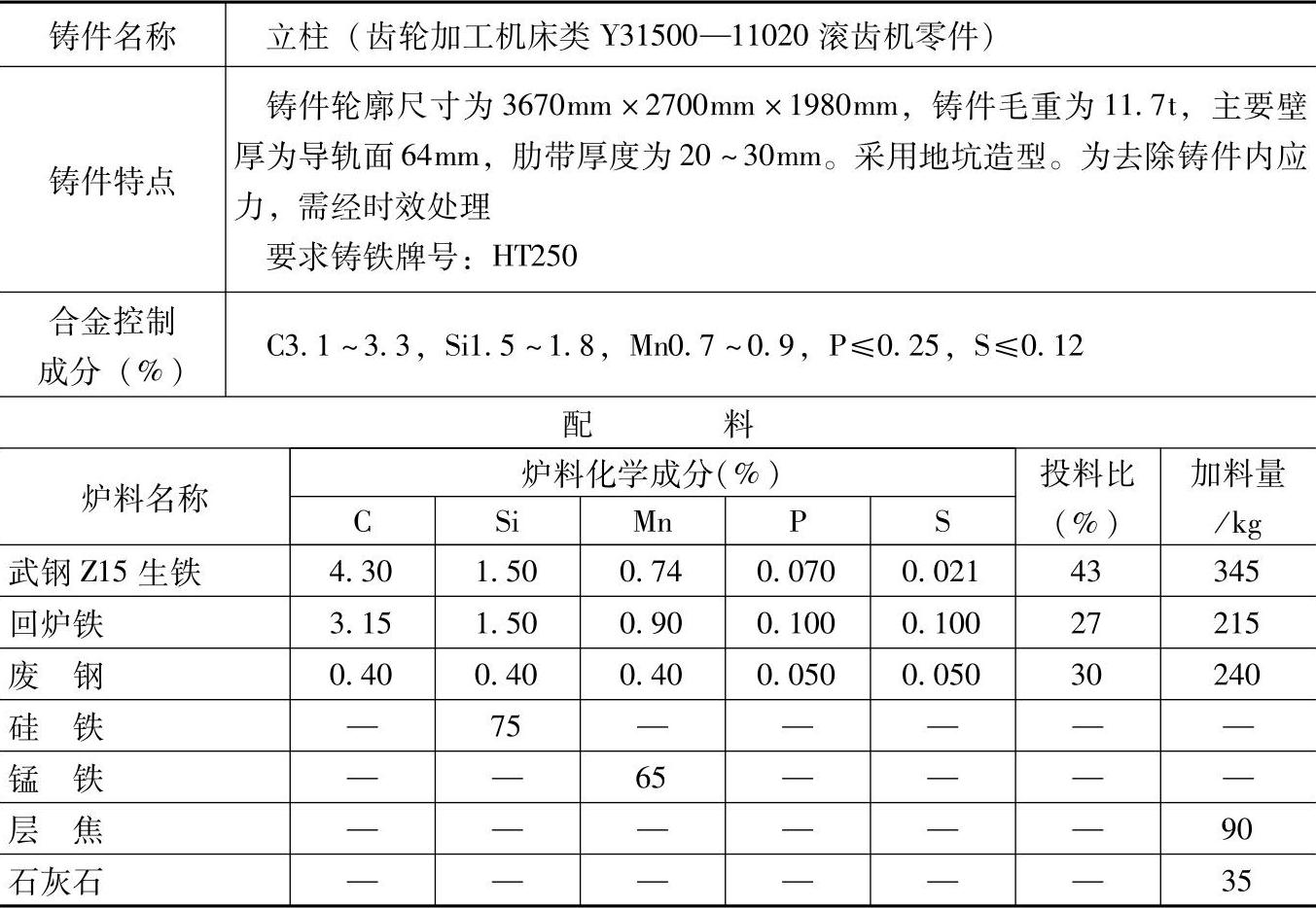

表1.1-27 HT250的灰铸铁配料

注：1.采用熔炼炉类型：直筒型三排大风口冷风冲天炉，熔化率为7t/h，炉内碳增加12.8%、硅烧损17%、锰烧损27%。

2.炉前用三角试片观察白口大小，并结合炉前快速分析检验化学成分。

3.检测结果：

化学成分（%）：C3.18，Si1.53，Mn0.89，S0.115；

力学性能：抗拉强度为324MPa，抗弯强度为530MPa，挠度为3.1mm，硬度为183～187HBW；

金相组织（铸件上）：基体为98%（体积分数）珠光体和极少量磷共晶；石墨形态为片状和少量点状。

4.各成分含量和配料比例皆指质量分数。
