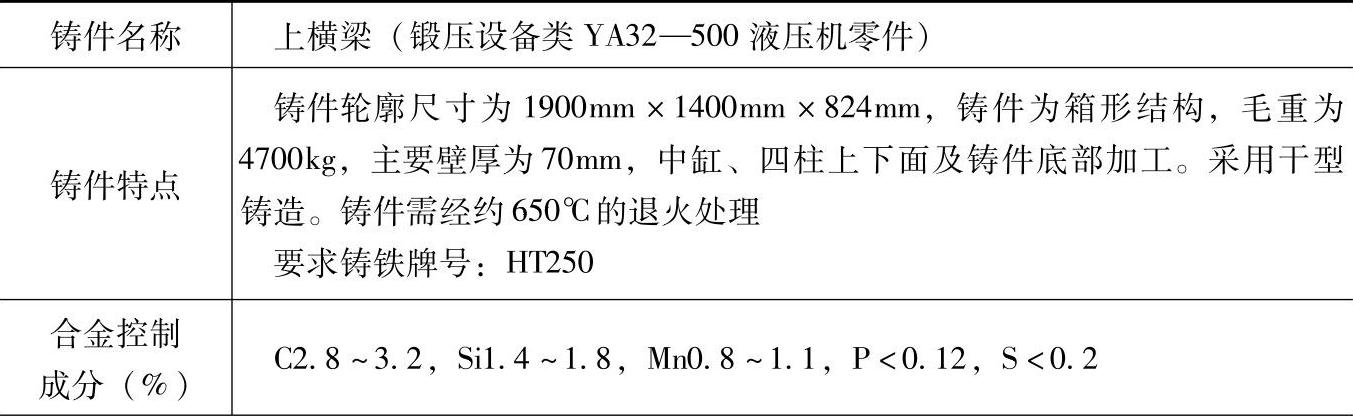

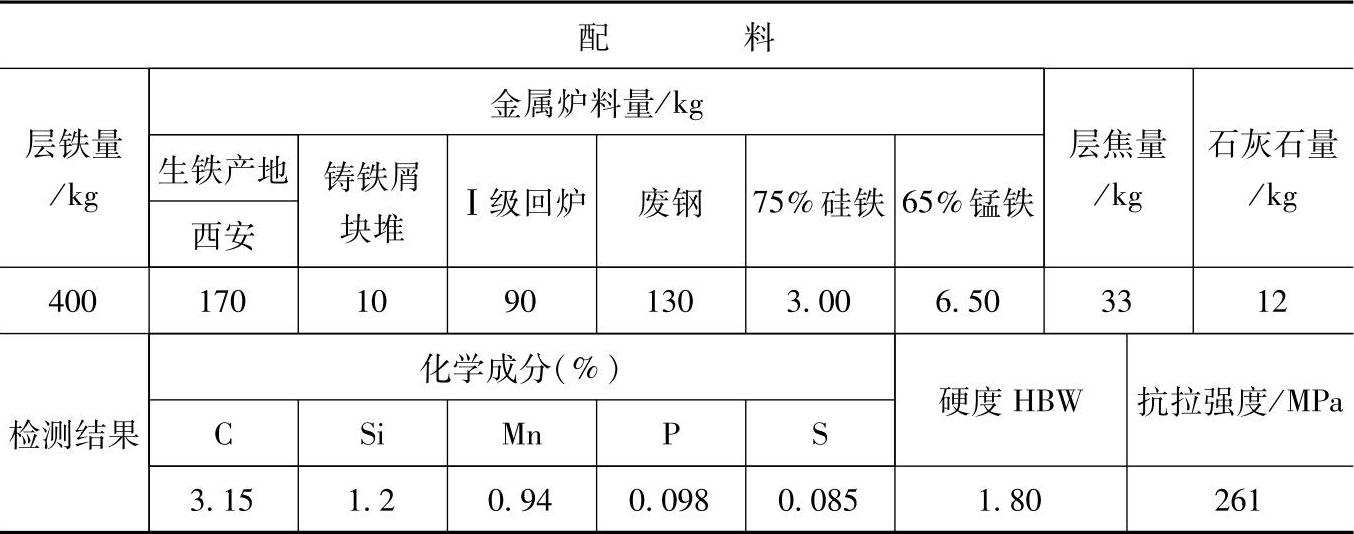

表1.1-273 HT250的灰铸铁配料
（续）
注：1.采用熔炼炉类型：两排大间距曲线炉膛热风冲天炉，炉内硅烧损20%、锰烧损30%。
2.在炉前采用三角试片检验白口大小、控制铁液成分，一般白口宽度为3～5mm。
3.各成分含量皆指质量分数。
4.本配料还适用于液压机中要求灰铸铁HT250的大小缸套等。
