配料实例274

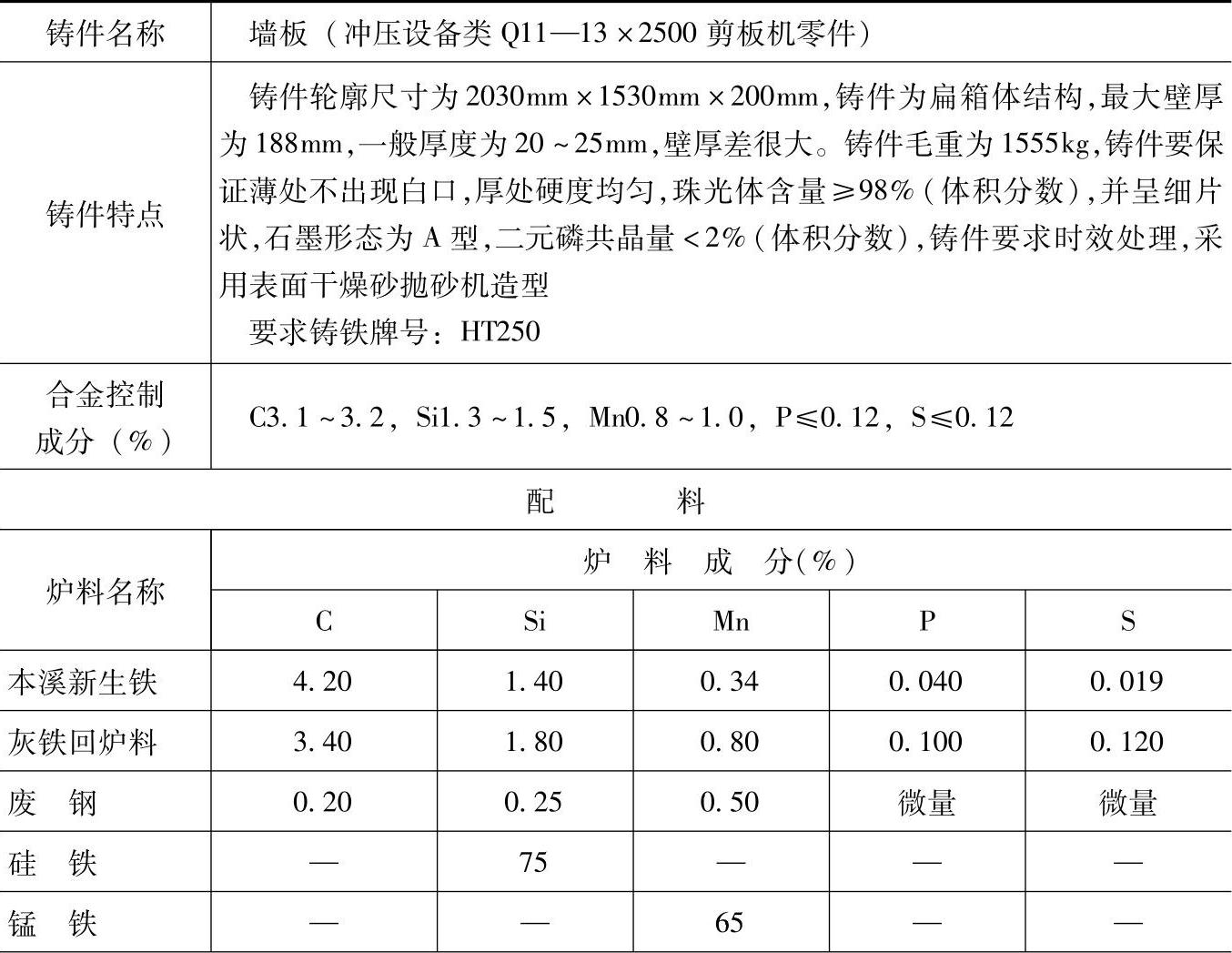

表1.1-274 HT250的灰铸铁配料

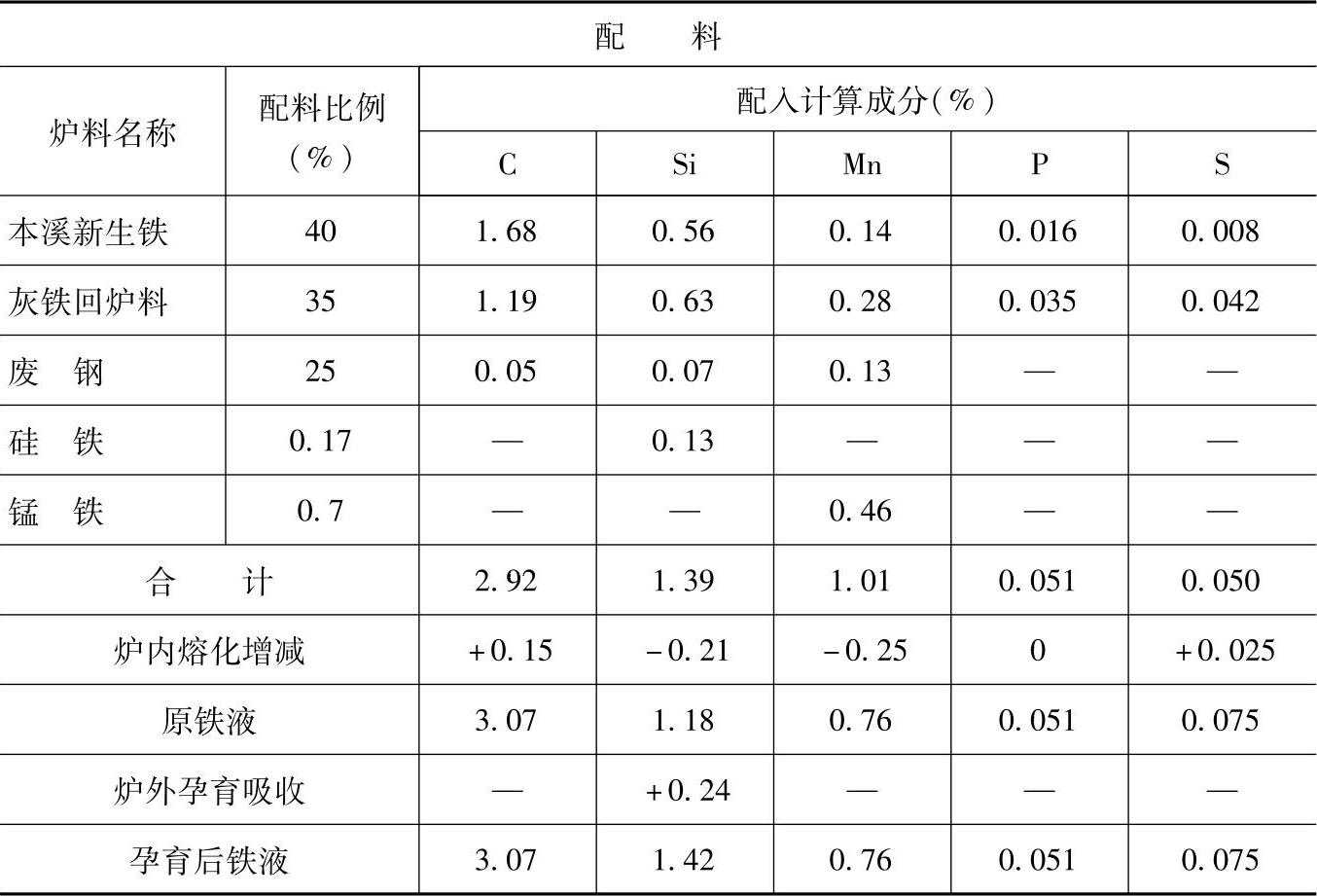

（续）

注：1.采用熔炼炉类型：三排风口冲天炉，熔化率为5t/h，送风温度90～150℃，出铁温度为1400～1420℃，浇注温度为1350～1370℃。炉内硅烧损15%，锰烧损25%左右。

2.炉前用三角试片检验三角白口宽度后，用75%硅铁进行孕育处理，加入量一般为0.2%～0.4%（质量分数），吸收率为80%。

3.各成分含量及配料比例皆指质量分数。

4.本配料还适用于剪床类中强度要求较高的灰铸铁HT250的铸件，如剪板机中的下刀架、上刀架，单点闭式冲床的床身、联合冲剪机冲头的壳体等铸件。
