配料实例275

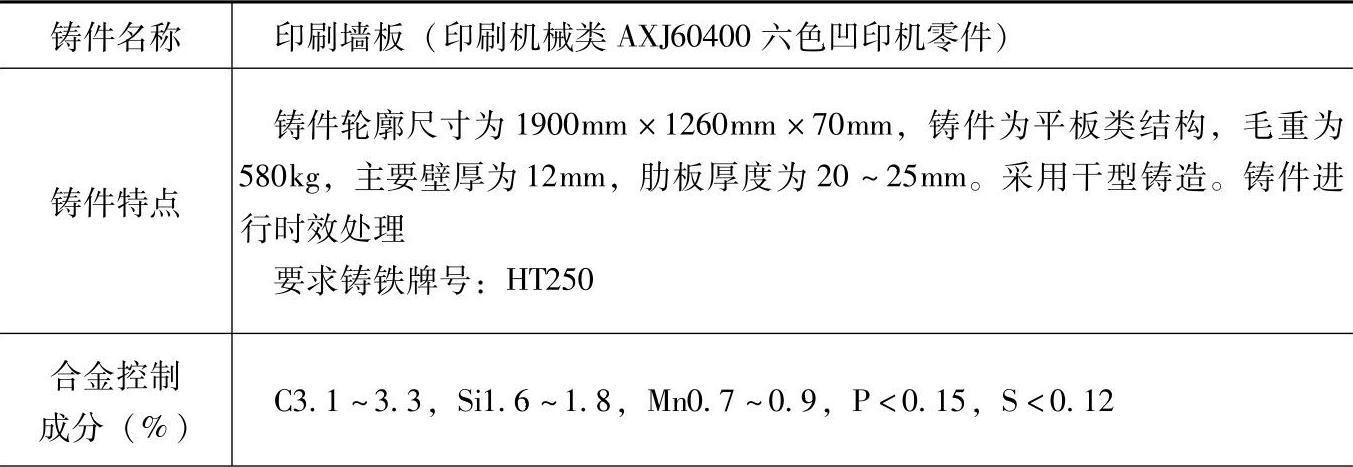

表1.1-275 HT250的灰铸铁配料

（续）

注：1.采用熔炼炉类型：倒置两排大间距曲线炉膛冷风冲天炉，熔化率为5t/h，炉内碳增加10%、硅烧损15%、锰烧损20%、硫增加100%、磷不变。

2.炉前用三角试片检查三角白口大小，为保证流动性，快速充满铸型，可控制铁液成分在HT250的下限，孕育剂为75%硅铁，孕育剂加入量为0.4%～0.6%（体积分数），吸收率为80%，出铁时在出铁槽孕育处理。

3.检测结果：

化学成分（%）：C3.20，Si1.81，Mn0.75，P0.10，S0.10；

力学性能：抗拉强度为255MPa，挠度为3.5mm，硬度为190HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于印刷机械中要求灰铸铁HT250的齿轮、凸轮、齿条、墙板等铸件。
