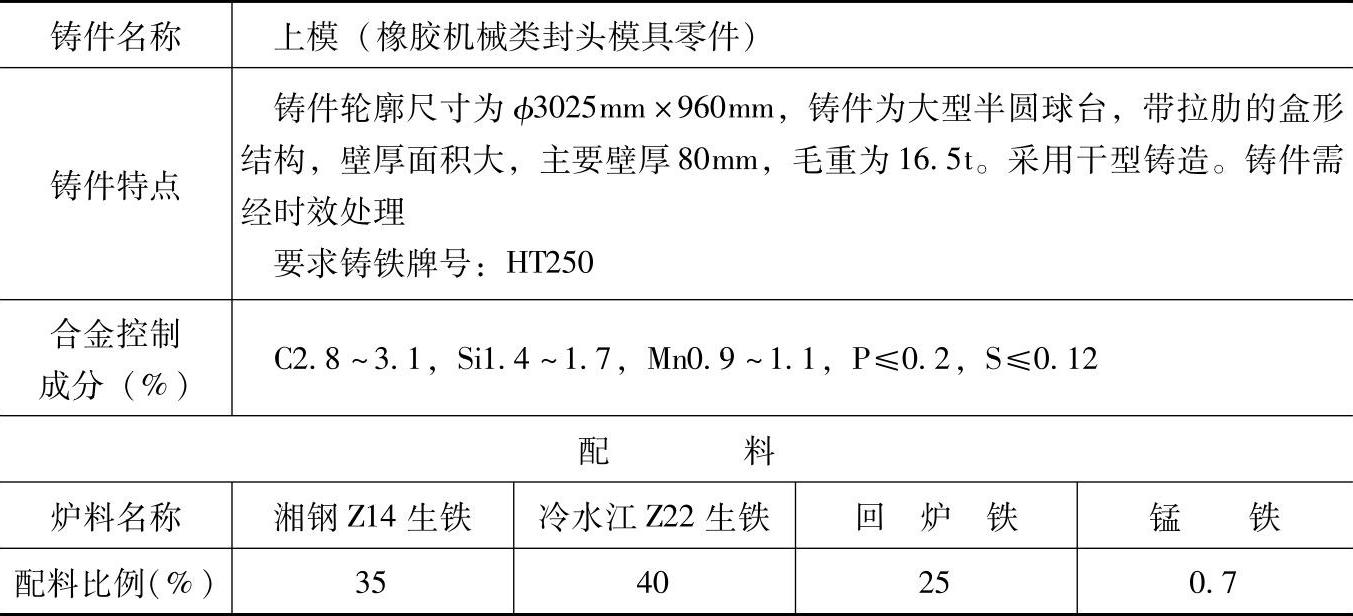

表1.1-279 HT250的灰铸铁配料
注：1.采用熔炼炉类型：两排大间距冷风冲天炉，熔化率为5t/h，炉内硅烧损约20%、锰烧损约20%。
2.炉前，用75%硅铁孕育处理。
3.检测化学成分（%）：C2.83，Si1.5，Mn1.06，P0.16，S0.06。
4.各成分含量和配料比例皆指质量分数。
