配料实例292

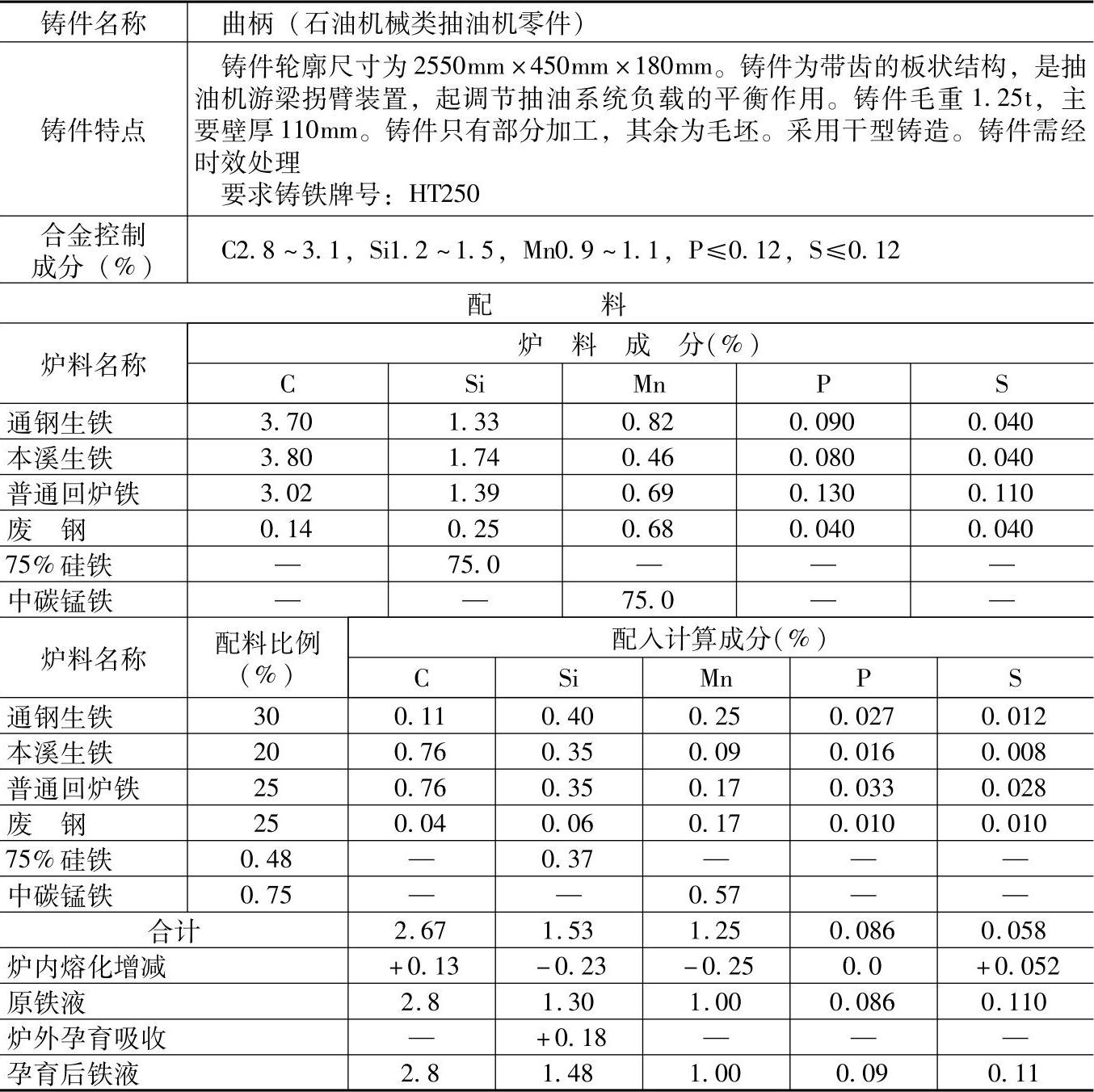

表1.1-292 HT250的灰铸铁配料

注：1.采用熔炼炉类型：两排风口热风冲天炉，炉内碳增加5%，硅烧损15%，锰烧损20%，硫增加90%、磷不变。

2.批重：层铁量为300kg，层焦量为30kg，石灰石量为10kg。

3.炉前用75%硅铁进行孕育处理，加入量为0.3%（质量分数），吸收率为80%。用三角试片检验三角白口宽度的大小，控制铁液成分。

4.检测结果：

化学成分（%）：C2.94%，Si1.43%，Mn0.90%，P0.10%，S0.114%；

力学性能：抗拉强度为261MPa，硬度为171HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于石油机械中要求灰铸铁HT250的齿轮圈毂、带轮毂等铸件。但当浇注齿轮圈毂和带轮毂铸件时，要求其珠光体含量≥98%（体积分数）。
