配料实例293

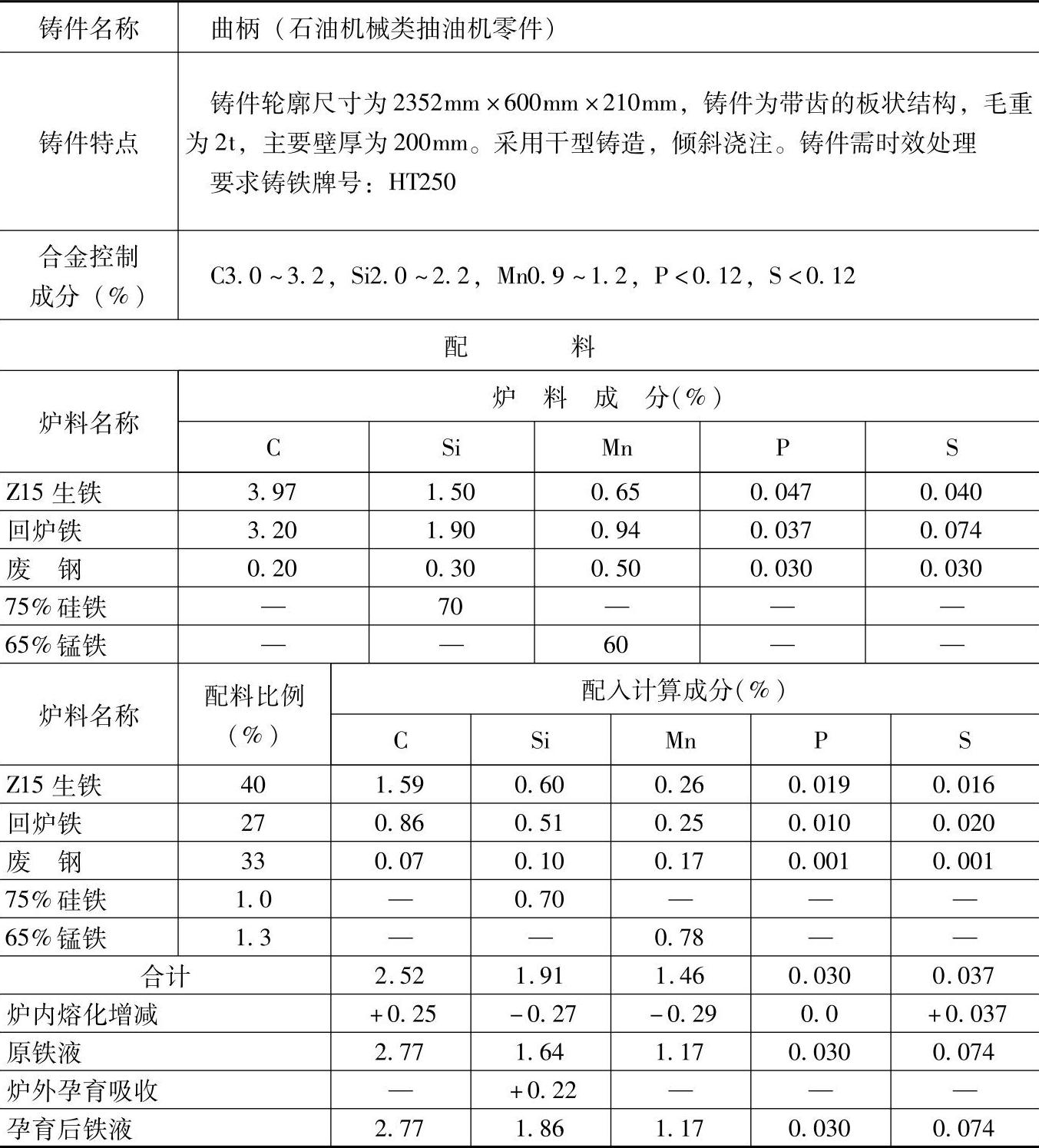

表1.1-293 HT250的灰铸铁配料

注：1.采用熔炼炉类型：三排小风口冷风冲天炉，熔化率为3t/h，炉内碳增加10%、硅烧损15%、锰烧损20%、硫增加100%、磷不变。

2.炉前用75%硅铁进行孕育处理，加入量为0.4%（质量分数），吸收率为80%。

3.检测结果：

化学成分（%）：C2.94%，Si0.98%，Mn1.26%，P0.045%，S0.070%；

力学性能：抗拉强度为260MPa，硬度为227HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于抽油机中要求灰铸铁HT250的其他曲柄铸件。
