配料实例294

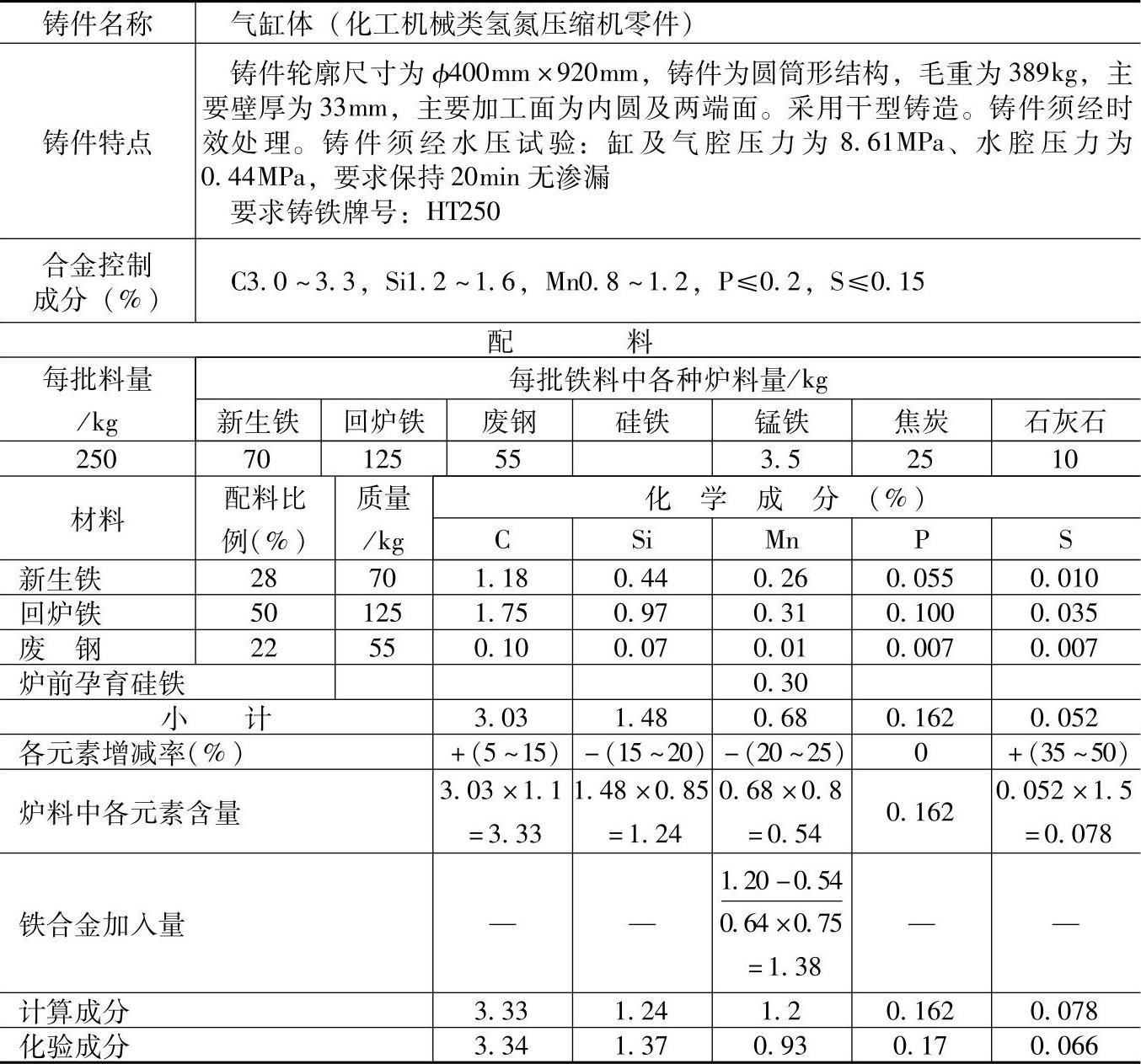

表1.1-294 HT250的灰铸铁配料

注：1.采用熔炼炉类型：两排大间距倒置热风冲天炉，熔化率为2t/h，炉内碳增加5%～15%、硅烧损15%～20%、锰烧损20%～25%、硫增加35%～50%、磷不变。

2.使用成都钢铁厂Z15生铁成分（%）：C4.23，Si1.55，Mn0.94，P0.197，S0.035。

回炉铁化学成分（%）：C3.5，Si193，Mn0.62，P0.265，S0.079。

废钢化学成分（%）：C0.45，Si0.3，Mn0.5，P、S0.03。

3.炉前用三角试片检验三角白口大小，控制铁液成分，用75%硅铁对铁液进行孕育处理，加入量为0.3%（质量分数）。

4.检测结果：

化学成分（%）：C3.34，Si1.37，Mn0.93，P0.17，S0.066；

力学性能：抗拉强度为308MPa，硬度为208HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于化工机械中要求灰铸铁HT250的压缩机活塞等铸件。
