配料实例304

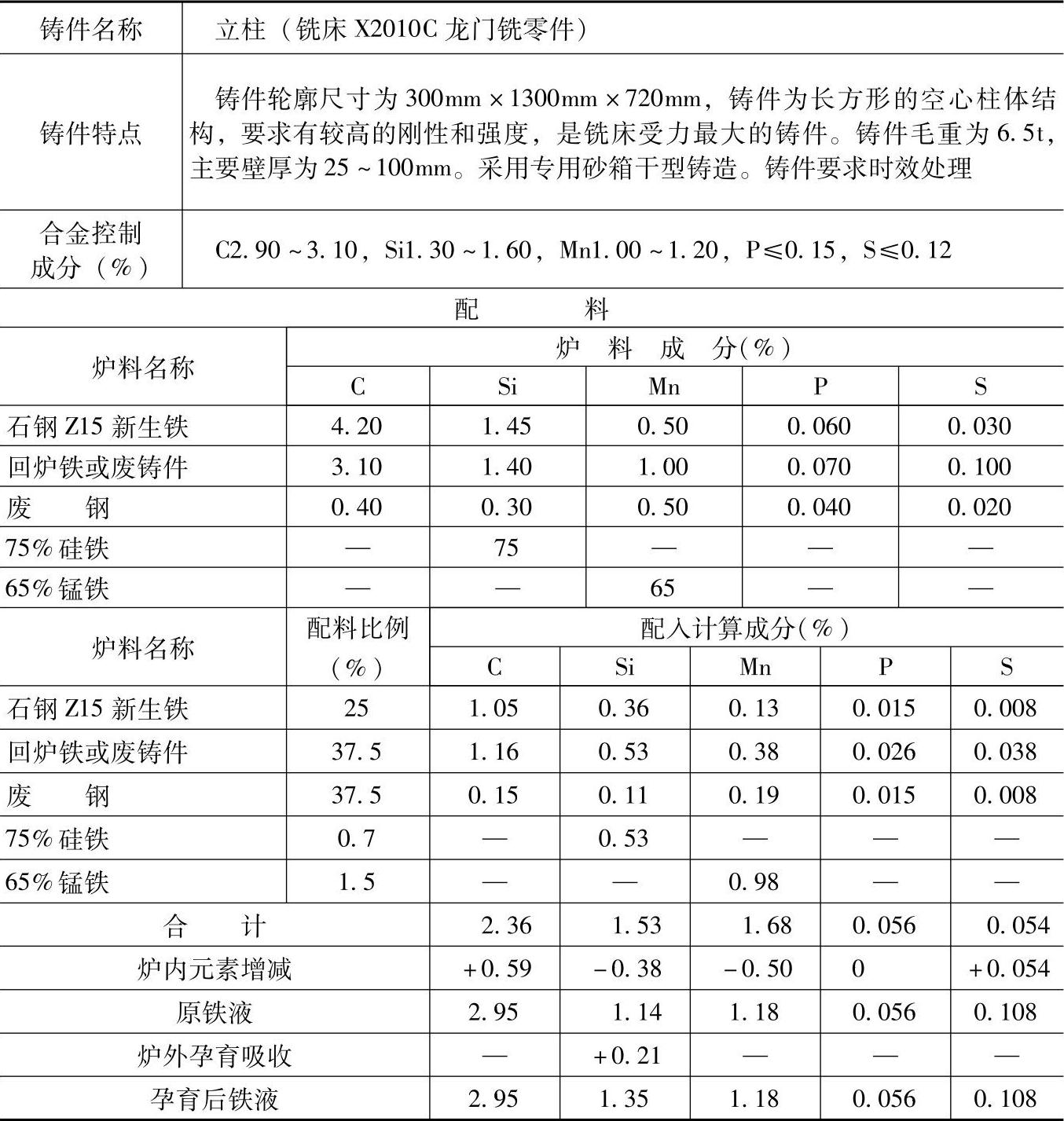

表1.1-304 HT275的灰铸铁配料

注：1.采用熔炼炉类型：中央加侧吹送风冲天炉，熔化率为12t/h，炉内碳增加25%、硅烧损25%、锰烧损30%、磷不变、硫增加100%，出铁温度为1440°C，浇注温度为1345°C。

2.炉前，控制三角试片白口宽度为7mm，孕育剂加入量0.3%（质量分数），吸收率95%。

3.检测结果：（用φ50mm试棒）

化学成分（%）：C3.08，Si1.32，Mn1.15，P0.07，S0.09；

力学性能：抗拉强度为287MPa，硬度为229HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料同样适用于其他龙门铣床的立柱铸件。
