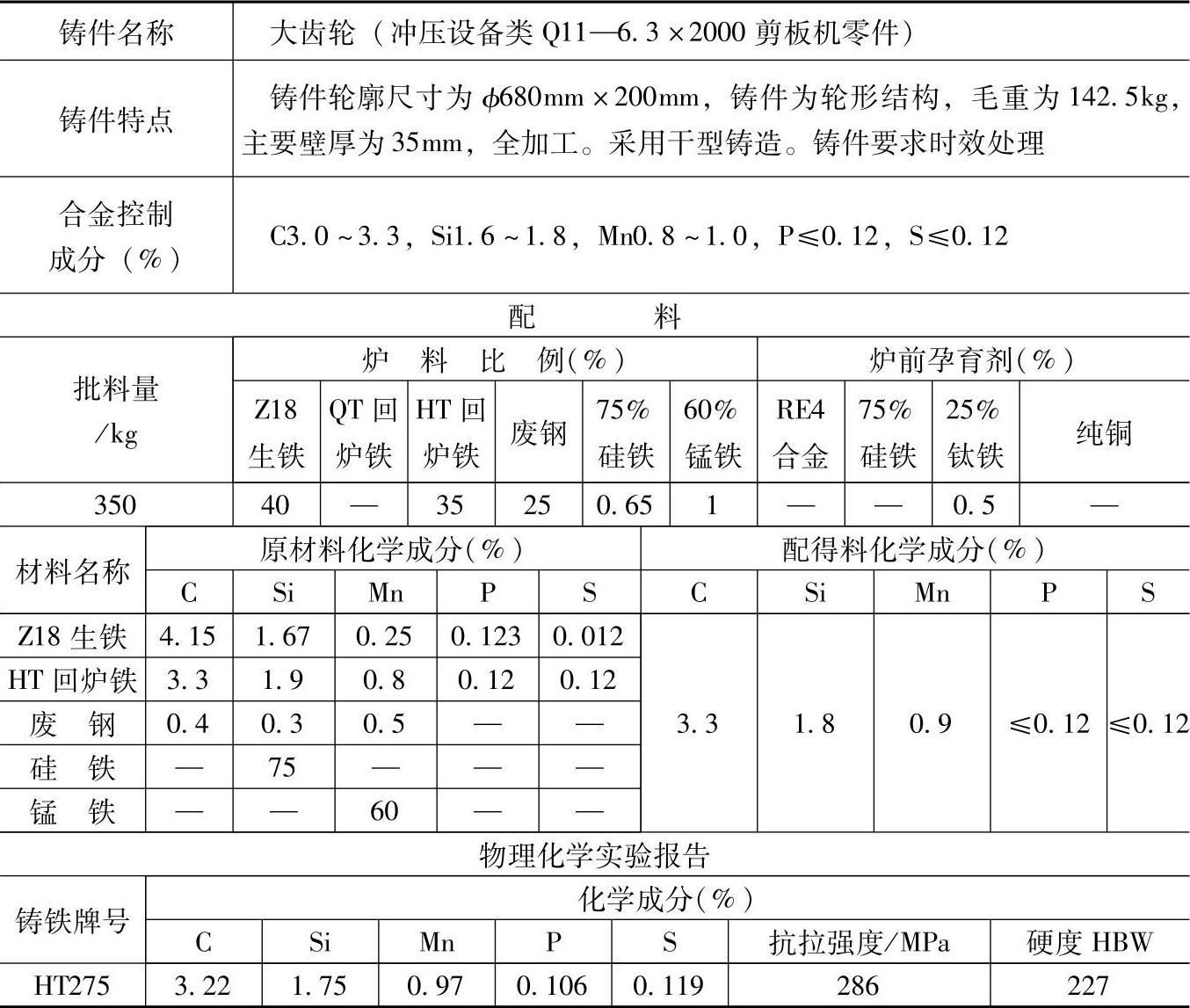

表1.1-306 HT275的灰铸铁配料
注：1.采用熔炼炉类型：卡腰短间距离倒置冷风冲天炉。炉内碳增加10%、硅烧损8%、锰烧损12%、硫增加90%、磷不变。
2.炉前用三角试片白口宽度来控制铁液成分，用Ti25B的钛铁调整铁液，一般三角白口宽度以3～5mm较为合适。
3.各成分含量皆指质量分数。
4.本配料还适用于冲压机床的铸铁床身、滑块、飞轮等铸件。
