配料实例305

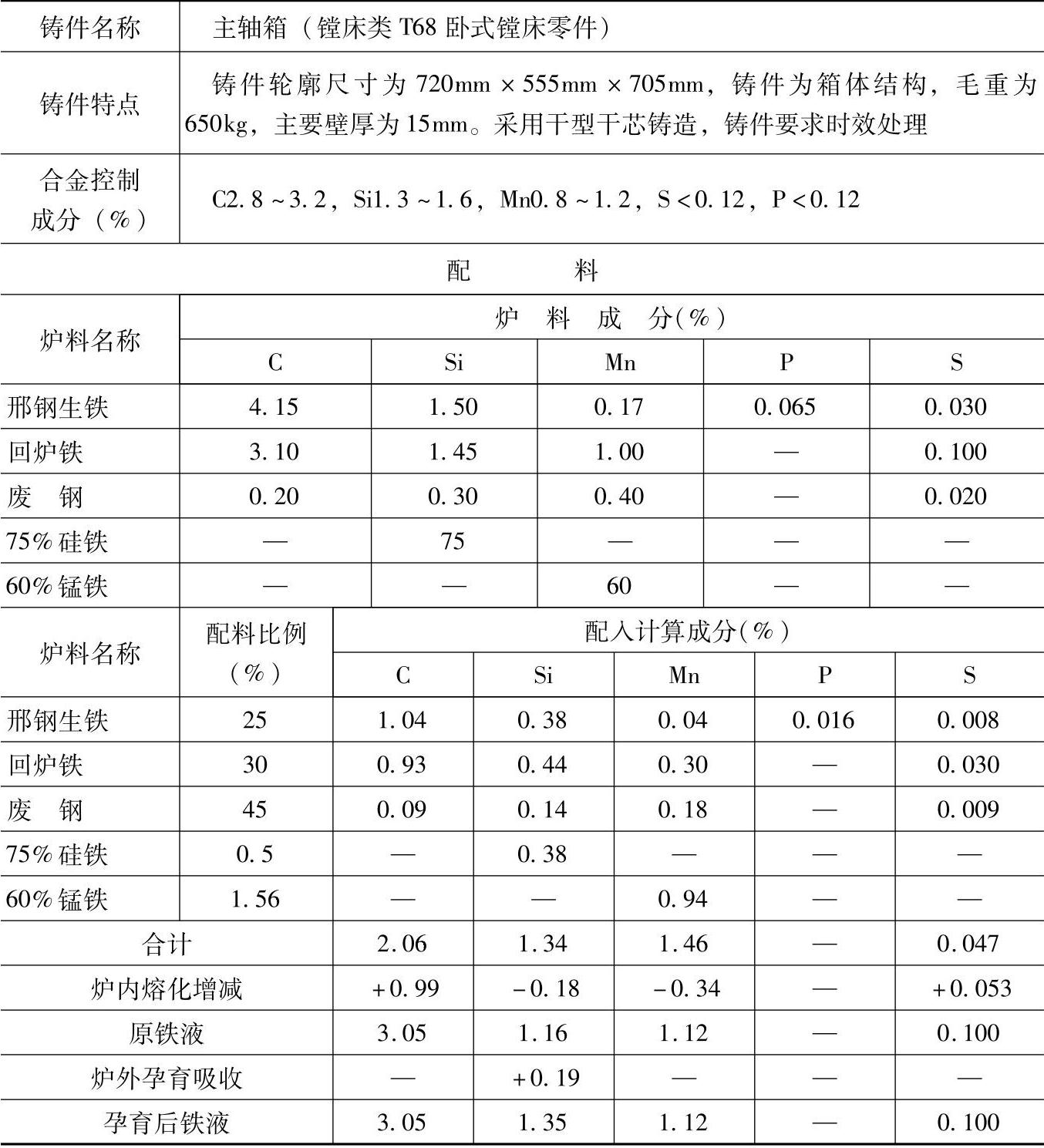

表1.1-305 HT275的灰铸铁配料

注：1.采用熔炼炉类型：中央与大间距侧吹冷送风冲天炉，熔化率为3.5t/h，炉内碳增加48%、硅烧损13%、锰烧损23%、硫增加123%、磷不变。

2.炉前用三角试片检验白口大小，用75%硅铁进行孕育处理，加入量为0.3%（质量分数），吸收率为85%，孕育后三角白口宽度为6.5mm。

3.检测结果：

化学成分（%）：C3.05，Si1.35，Mn1.12，S0.1；

力学性能：抗拉强度为294MPa，硬度为185HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于T68卧式镗床的工作台、下拖板、平旋盘等铸件。
