配料实例314

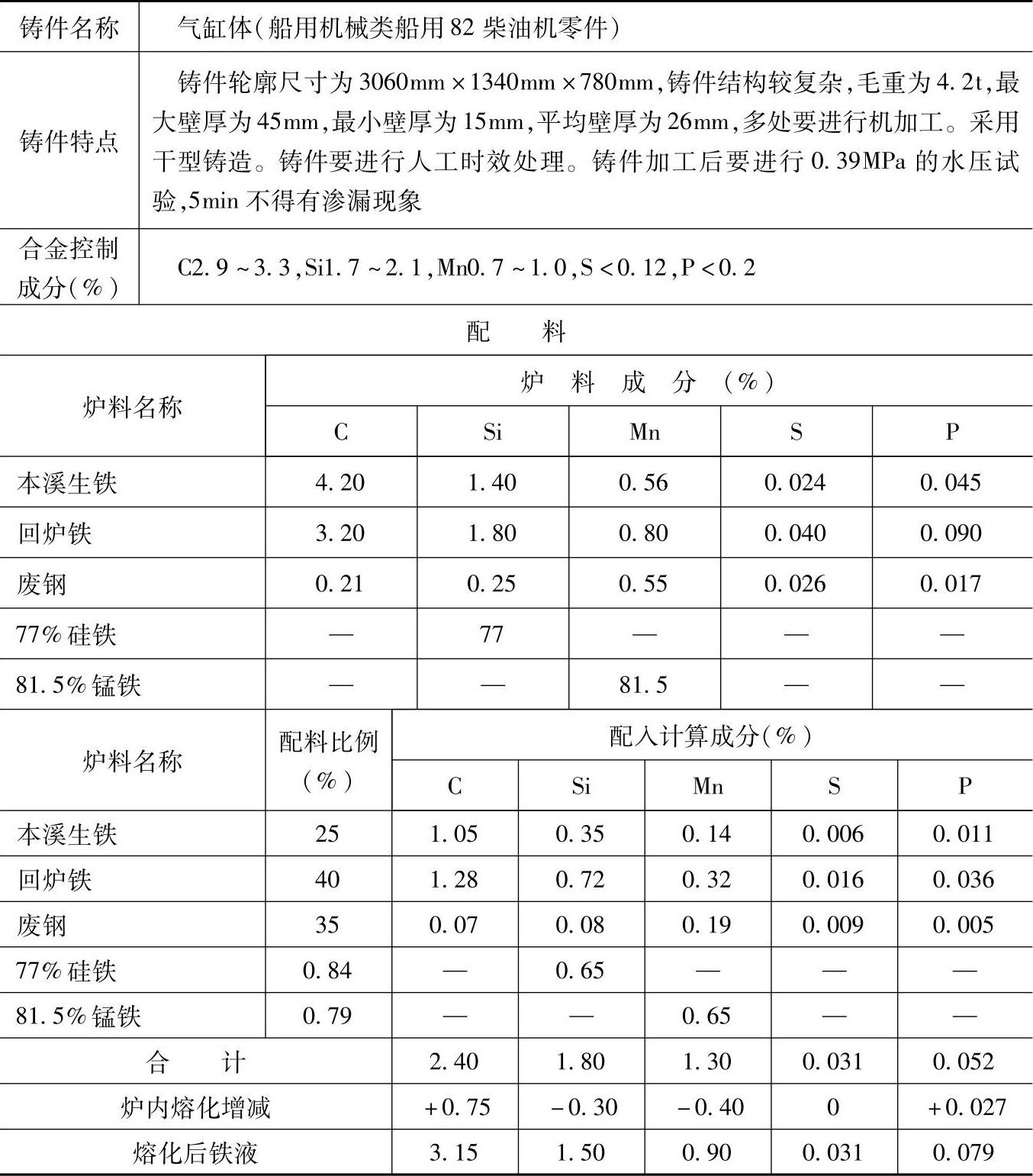

表1.1-314 HT275的灰铸铁配料

注：1.采用熔炼炉类型：多排小风口曲线炉膛热风冲天炉，炉内碳增加31.2%、硅烧损16.6%、锰烧损30.7%、硫增加51.6%、磷不变。

2.炉前用三角试片检验白口宽度，控制铁液成分，加入77%硅铁孕育，粒度15～25mm，加入量为0.2%～0.4%（质量分数），吸收率约为75%。

3.检测结果：

力学性能：抗拉强度为293MPa，挠度为3.2mm，硬度为225HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于船用82柴油机的飞轮、箱体、前气缸体、填料座等铸件。
