配料实例313

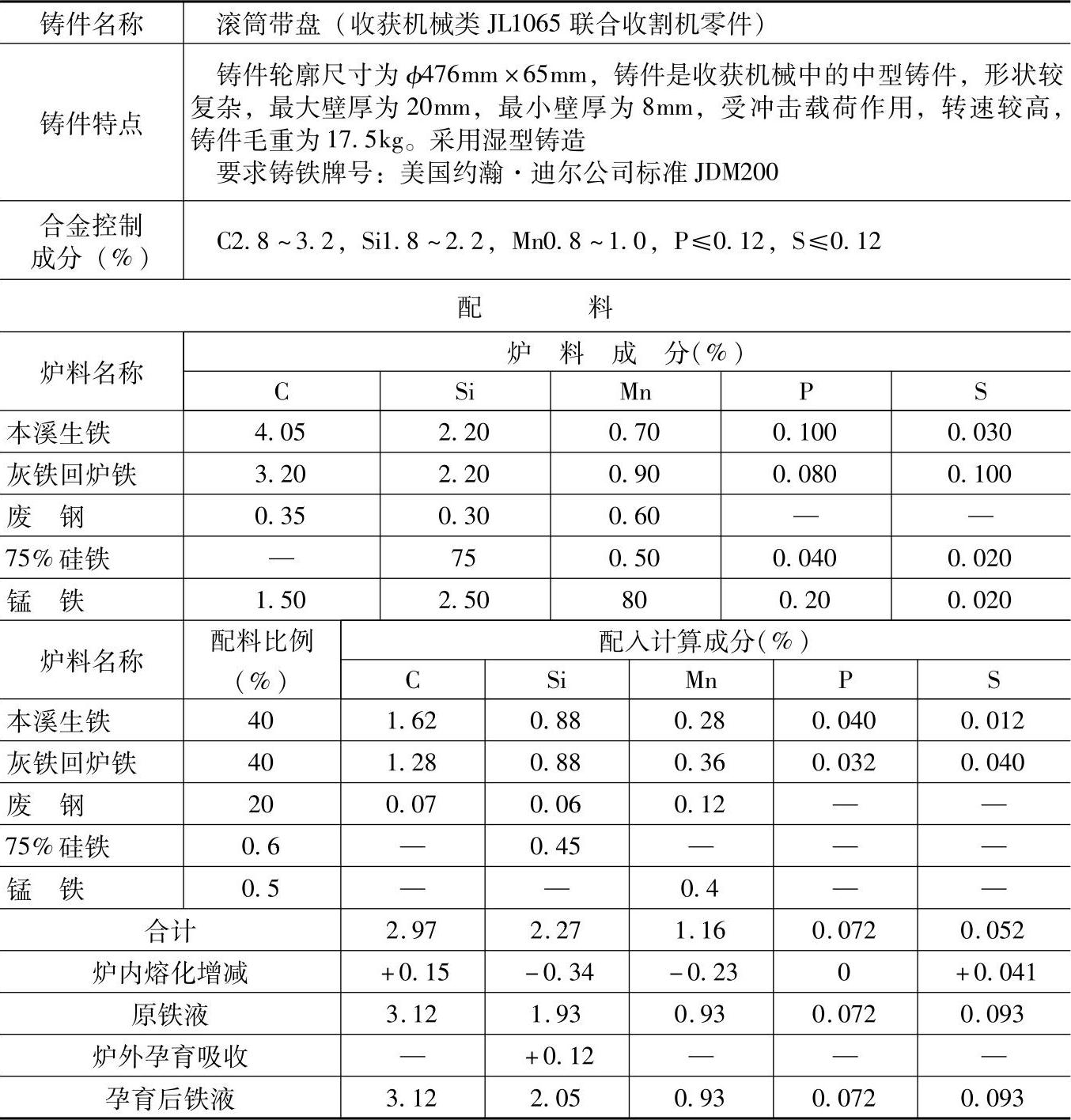

表1.1-313 HT275的灰铸铁配料

注：1.采用熔炼炉类型：多排小风口冷风冲天炉，熔化率为2t/h，炉内碳增加5%、硅烧损15%、锰烧损20%、硫增加80%、磷不变。

2.炉前用三角试片的白口宽度控制铁液成分，若白口宽度超过6.5mm，向铁液包中加75%硅铁进行孕育处理，100kg铁液加75%硅铁0.2kg，吸收率为80%；若白口宽度小于2.5mm，向铁液包中加75%锰铁粉进行孕育处理，调整成分。

3.检测结果：

化学成分（%）：C2.9，Si2.0，Mn0.96，P0.09，S0.09；

力学性能：抗拉强度为284MPa，抗弯强度为441MPa，硬度为224HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于收获机械中要求美国JDM200灰铸铁的带轮、定盘、动盘等铸件。
