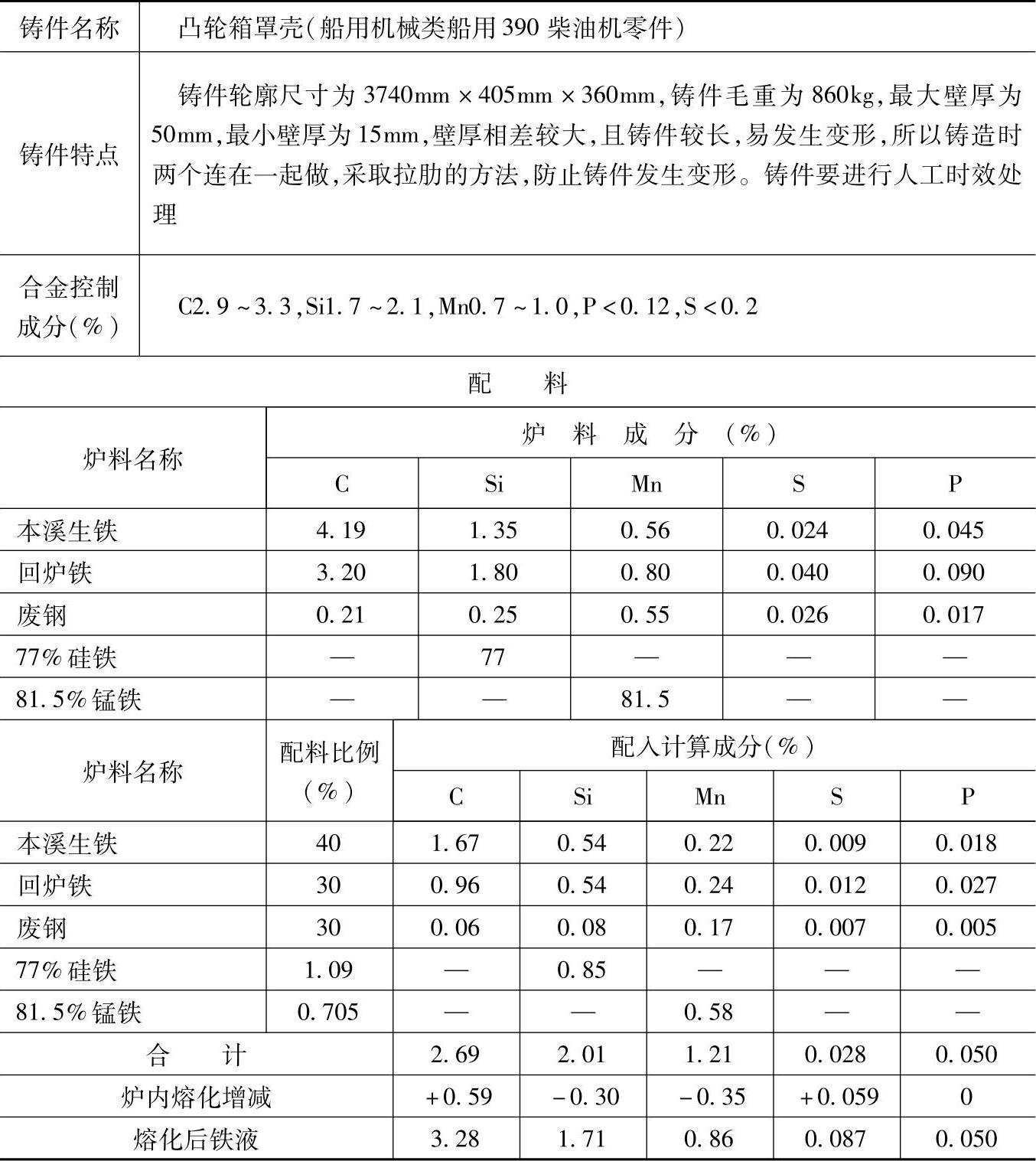

表1.1-315 HT275的灰铸铁配料
注：1.采用多排小风口曲线炉膛热风冲天炉熔炼，炉内碳增加21.9%、硅烧损15%、锰烧损29.1%、磷不变、硫增加210.7%。
2.炉前用77%硅铁孕育处理，加入量为0.2%～0.4%（质量分数），吸收率约为75%，用三角试片控制白口宽度。
3.检测结果：
力学性能：抗拉强度为282MPa，挠度为3mm，硬度为220HBW。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于船用390柴油机的飞轮端盖板、扩压环等铸件。
