配料实例325

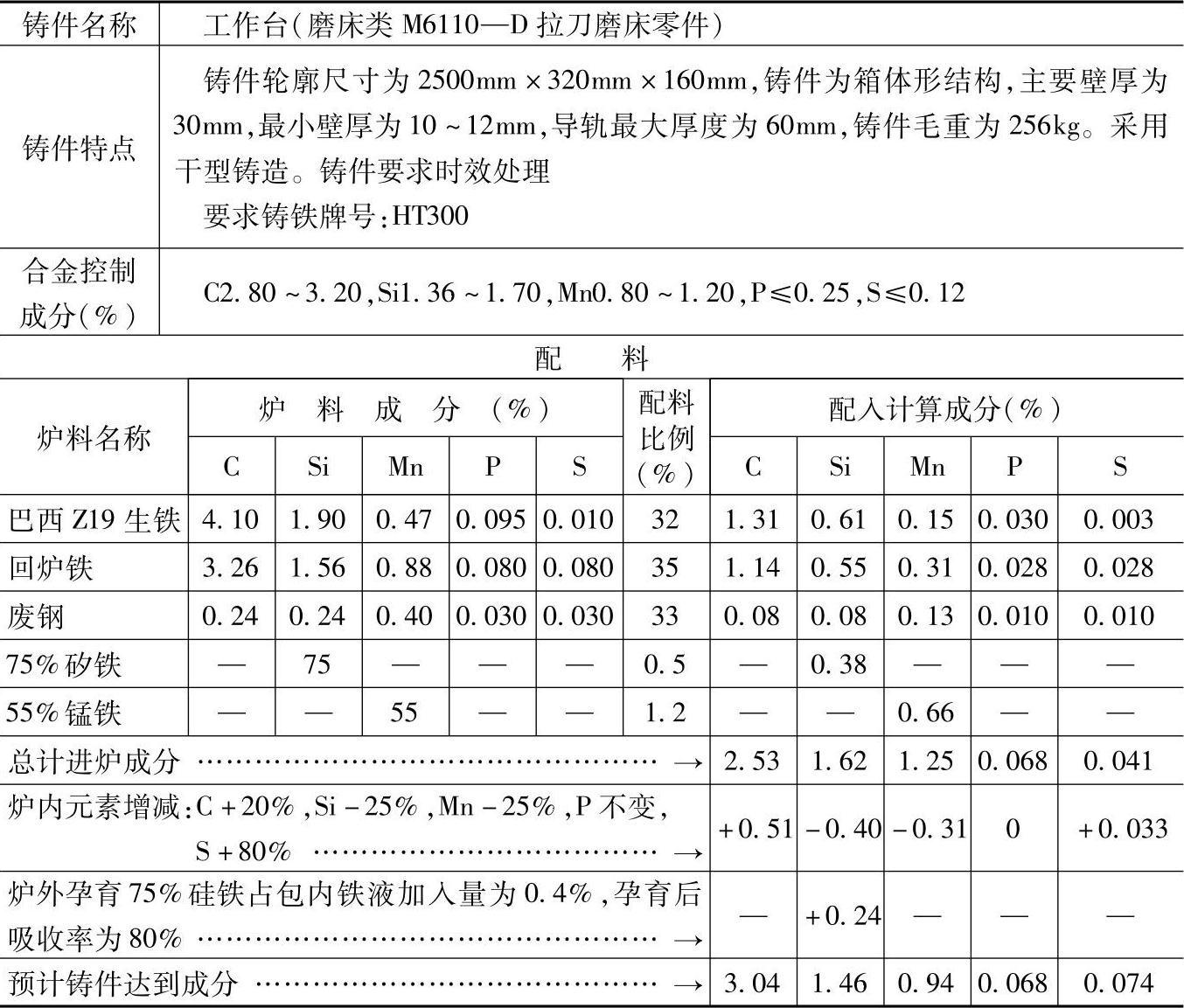

表1.1-325 HT300的灰铸铁配料

注：1.采用多排小风口热风炉胆冲天炉，开渣操作，熔化率为3t/h，炉内碳增加25%、硅烧损25%、锰烧损25%、磷不变、硫增加80%。

2.炉前用三角试片检验白口大小，用75%硅铁孕育处理，加入量为0.4%（质量分数），吸收率为80%。

3.检测结果：

本配料实际达到成分（%）：C3.207，Si1.96，Mn0.75，P0.086，S0.085；

实际达到力学性能：硬度为219HBW，抗拉强度为244.6～284.2MPa，抗弯强度为499.8～529.2MPa；

实际达到金相组织：石墨类型：A型，石墨呈短片状分布，石墨长度>0.08～0.12mm，石墨数量>8%～12%（体积分数）。

基体：珠光体量为95%（体积分数），铁素体量为5%（体积分数），磷共晶微量。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于要求灰铸铁HT300的各种机床的主体件和关键件，如剪机、压力机机身，多轴机床床身、主轴箱、卡盘、齿轮，转塔车床和自动车床及承受强力负荷的机床导轨板、床身轨导、变压液压泵泵体等铸件。
