配料实例326

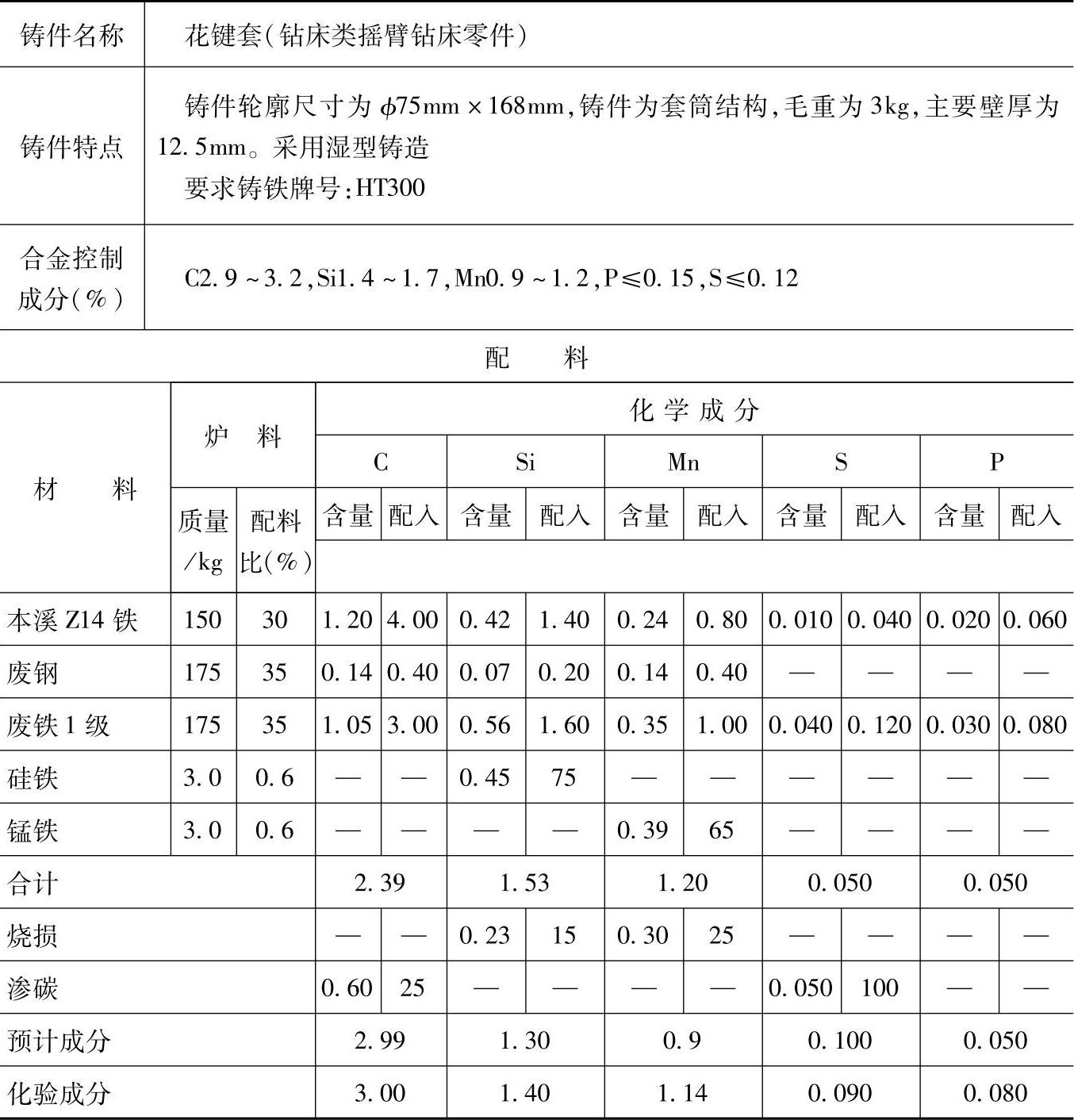

表1.1-326 HT300的灰铸铁配料

注：1.采用熔炼炉类型：三排小风口炉胆热风冲天炉，炉内硅烧损15%、锰烧损25%。2.炉前用三角试片检验白口大小，用75%硅铁进行孕育处理，加入量为0.2%～0.4%（质量分数）。

3.检测结果：

化学成分（%）：C3.0，Si1.4，Mn1.14，S0.09，P0.08；

力学性能：抗拉强度为369MPa；

金相组织为A型石墨，长度为10μm。

4.本配料还适用于摇臂钻床中采用湿型铸造，要求灰铸铁HT300的其他小铸件，如蜗轮、上泵体、液压泵底板、预选阀体等铸件。

5.各成分含量和配料比例皆指质量分数。
