配料实例327

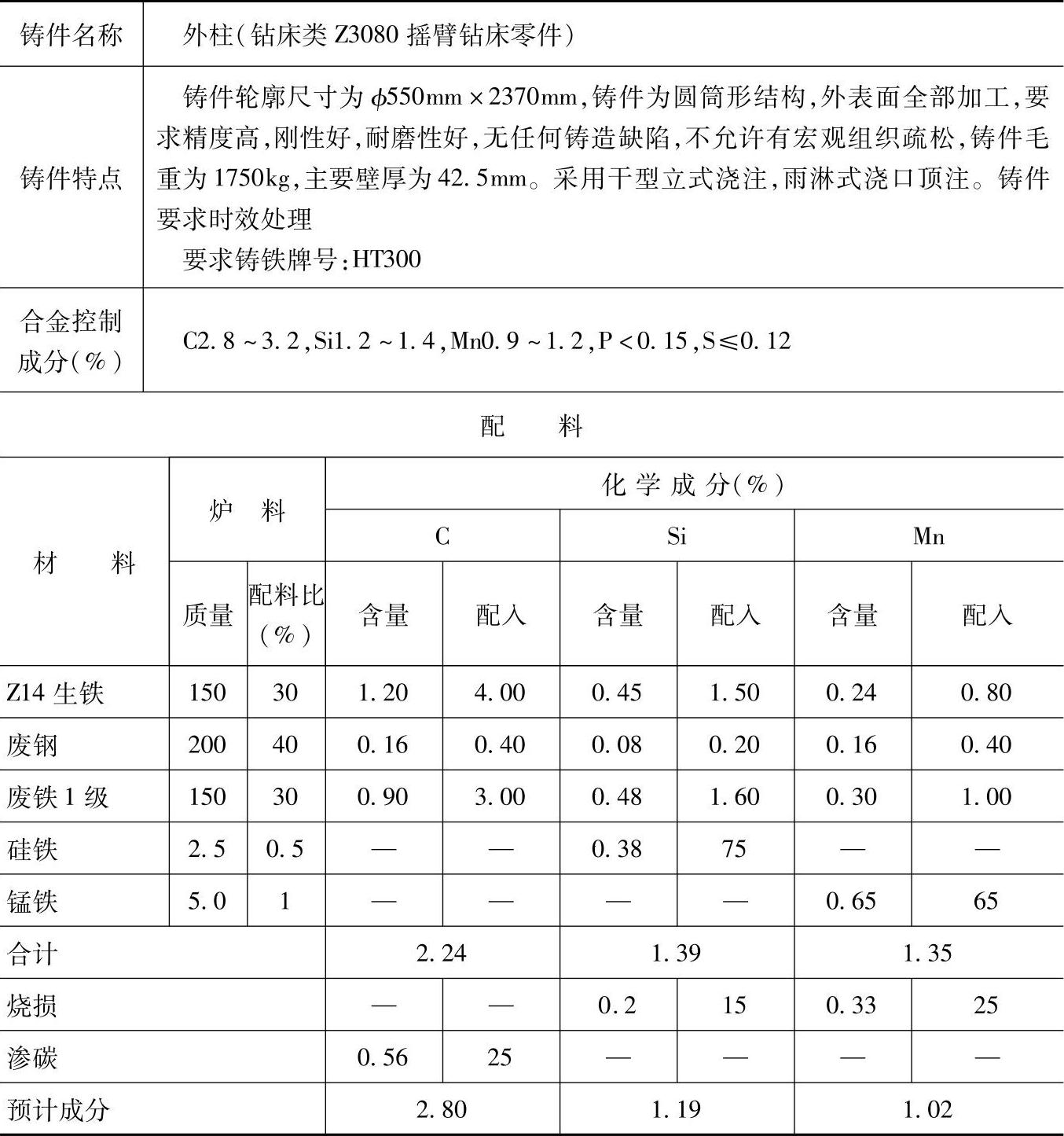

表1.1-327 HT300的灰铸铁配料

注：1.采用熔炼炉类型：三排小风口炉胆热风冲天炉。炉内硅烧损15%，锰烧损25%。

2.炉前用三角试片检验白口大小，控制铁液成分。用75%硅铁，加入量为0.2%～0.6%（质量分数）进行孕育处理，并调整白口大小合适为止。该件要求铁液出炉温度>1420℃，浇注温度>1360℃。

3.检测结果：

力学性能：抗弯强度为>334MPa，挠度为（450）5.5mm；

金相组织：石墨形状为A型+D型，长度为15μm，珠光体量>98%（体积分数）。

4.各成分含量和配料比例皆指质量分数。
