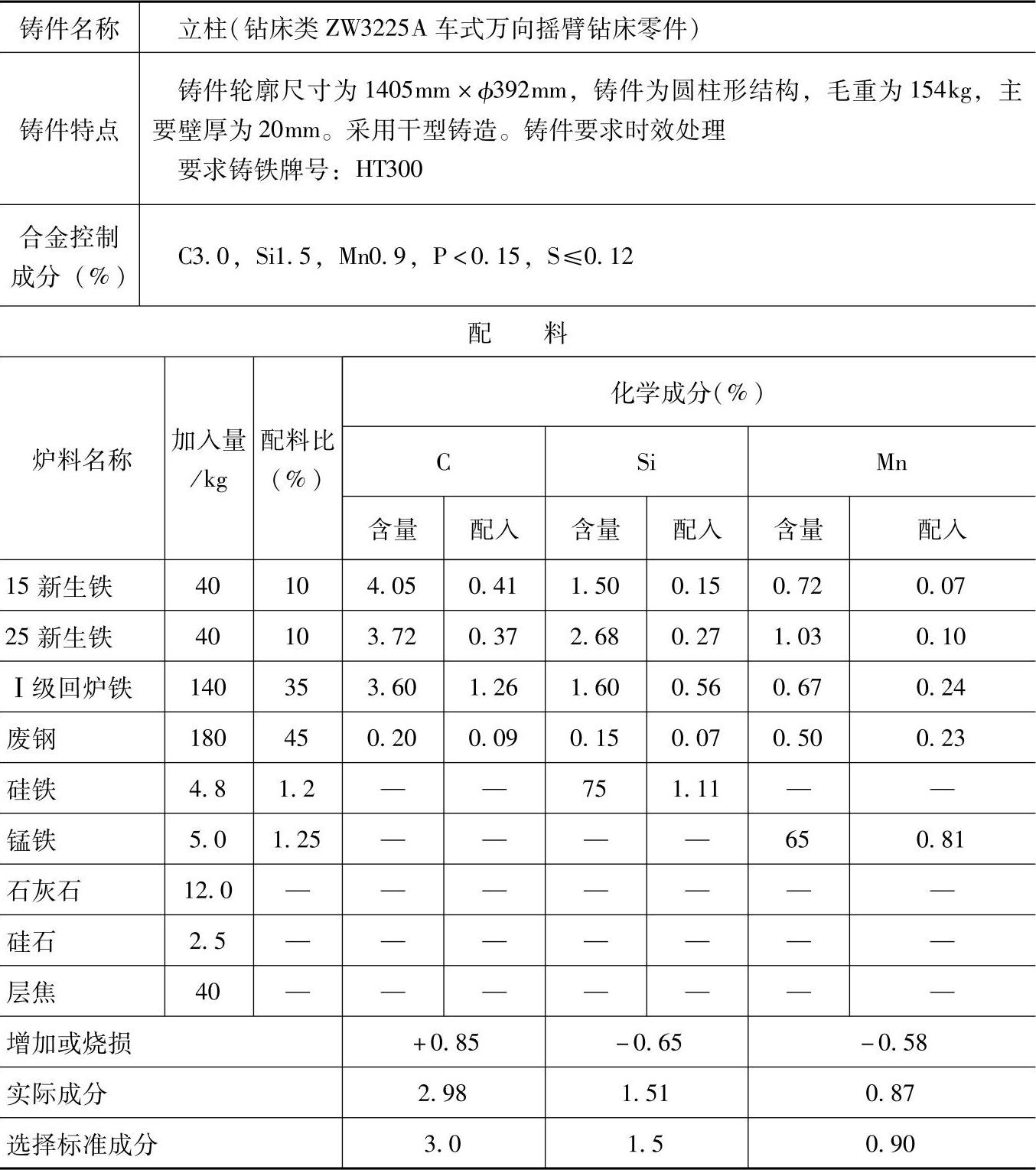

表1.1-329 HT300的灰铸铁配料
注：1.采用熔炼炉类型：三排小间距热风冲天炉。炉内增碳40%、硅烧损30%，锰烧损40%。
2.炉前用75%硅铁进行孕育处理。用三角试片检验三角白口大小，控制化学成分。
3.检测结果：
力学性能：抗拉强度≥300MPa，抗弯强度≥540MPa，硬度为187～255HBW。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于各类承受较大弯曲应力及抗拉应力的零部件，如齿轮、凸轮，压力机的机身、床身等铸件。
