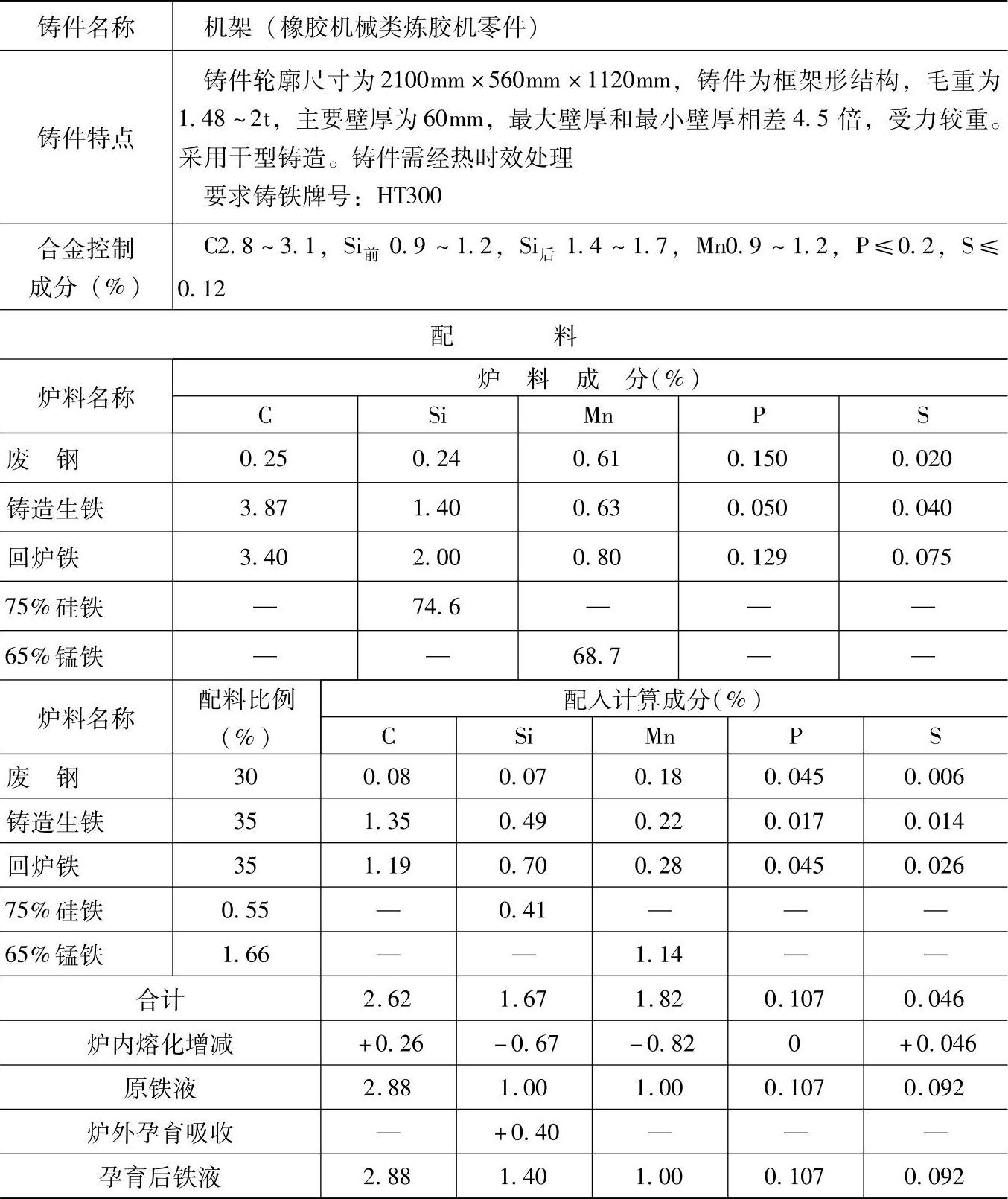

表1.1-331 HT300的灰铸铁配料
注：1.采用熔炼炉类型：中央和侧吹结合送风冲天炉，熔化率为7t/h，炉内碳增加10%、硅烧损45%、锰烧损45%、硫增加100%、磷不变。
2.Si、Mn烧损大，可能与废钢锈蚀严重有关。
3.炉前，浇注尺寸为25mm×50mm×120mm的三角试片，用75%硅铁进行孕育处理，加入量为0.6%（质量分数），吸收率为90%，控制三角白口宽度为5～6mm。
4.各成分含量和配料比例皆指质量分数。
