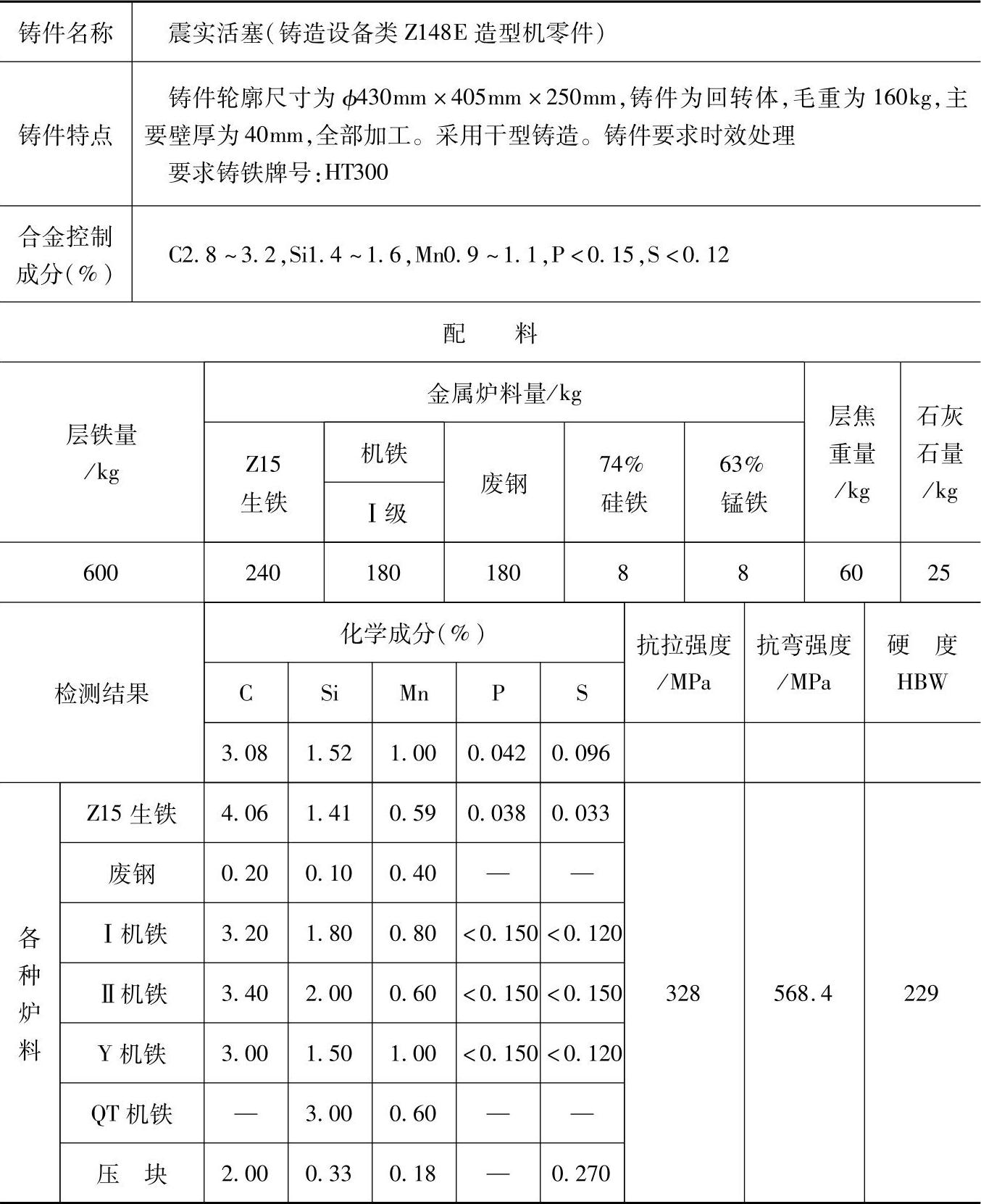

表1.1-330 HT300的灰铸铁配料
注：1.采用熔炼炉类型：间断出铁、出渣、冷风中央送风冲天炉，炉内硅烧损25%～30%、锰烧损30%。
2.炉前用三角试片检验白口大小，用75%硅铁进行孕育处理，控制三角白口宽度为5～7mm。
3.各成分含量和配料比例皆指质量分数。
