配料实例358

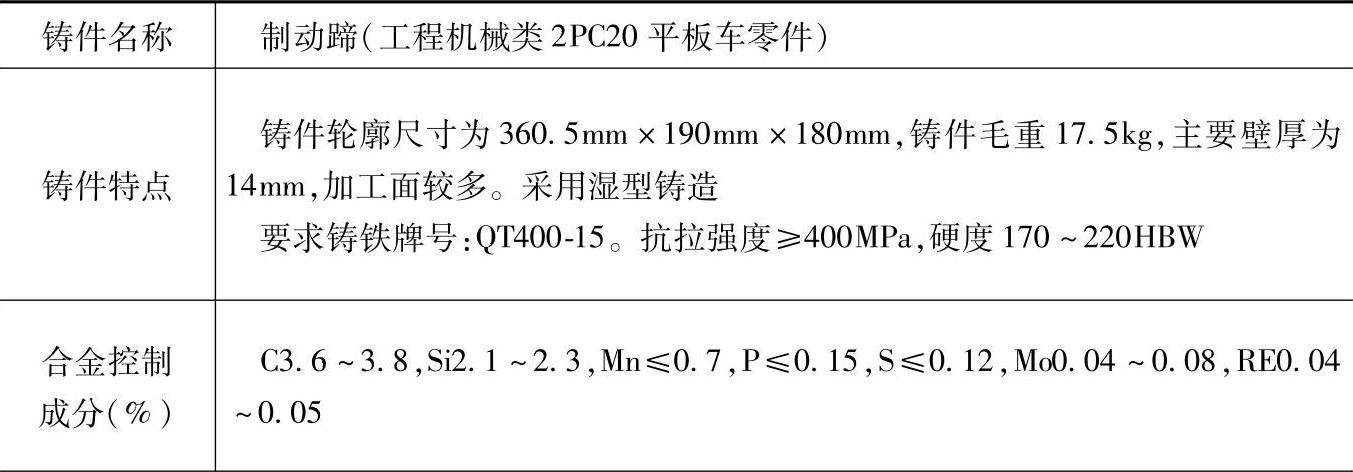

表1.2-13 QT400-15的球墨铸铁配料

（续）

注：1.采用熔炼炉类型：两排大间距冷风冲天炉，连续出铁出渣，熔化率为3t/h，炉内碳增加5%、硅烧损20%、锰烧损25%、磷不变、硫增加100%。

2.炉前，用三角试片检验白口大小，需进行二次孕育处理。炉外孕育处理，100kg铁液加75%硅铁0.4%（质量分数），包底加入；0.3%（质量分数）出铁槽孕育处理，吸收率为80%。

3.4号稀土镁球化剂，包底冲入法加入。

4.检测结果：

化学成分（%）：C3.75，Si1.9，Mn0.6，P0.074，S0.050，Mg0.034，RE0.024；

力学性能：抗拉强度>392MPa；

金相组织：小石墨球均匀分布，珠光体量为75%（体积分数）。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于各类工程机械中要求球墨铸铁QT400-15的制动盘、制动钳、固定钳、联接钳等铸件。
