配料实例359

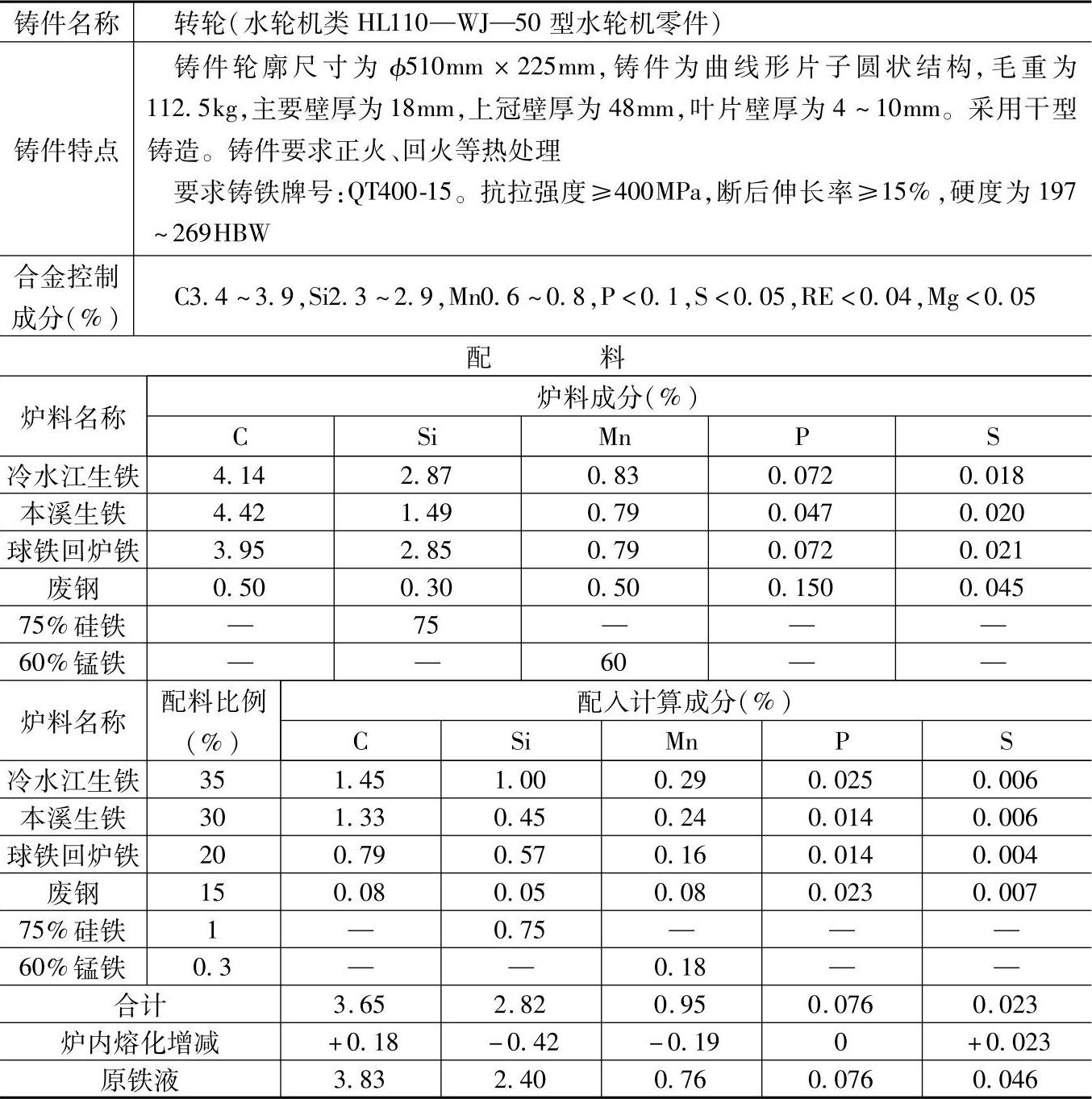

表1.2-14 QT400-15的球墨铸铁配料

注：1.采用熔炼炉类型：三排卡腰式热风冲天炉，熔化率为2t/h，炉内碳增加5%、硅烧损15%、锰烧损20%、硫增加100%、磷不变。

2.炉前，球化处理采用稀土镁中间合金；孕育处理采用75%硅铁。

3.检测结果：

化学成分（%）：C3.95，Si2.68，Mn0.50，P0.065，S0.026，RE0.032，Mg0.043；

力学性能：抗拉强度为431MPa，断后伸长率为15%；硬度为170HBW；

金相组织：球化率为2级，基体为珠光体量为65%（体积分数），磷共晶量<1%（体积分数）。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于水轮机中要求球墨铸铁QT400-15的飞轮、导叶、顶体、拔叉、抗磨环、推力头、泄水锥、拐比、摇比、拉板、喷嘴、支持架、手轮架、折向器等铸件。当浇注小件时，因浇注时间过长，应适当加入0.1%～0.3%（质量分数）的硅铁粉，以防止产生球化衰退或白口太大等现象。
