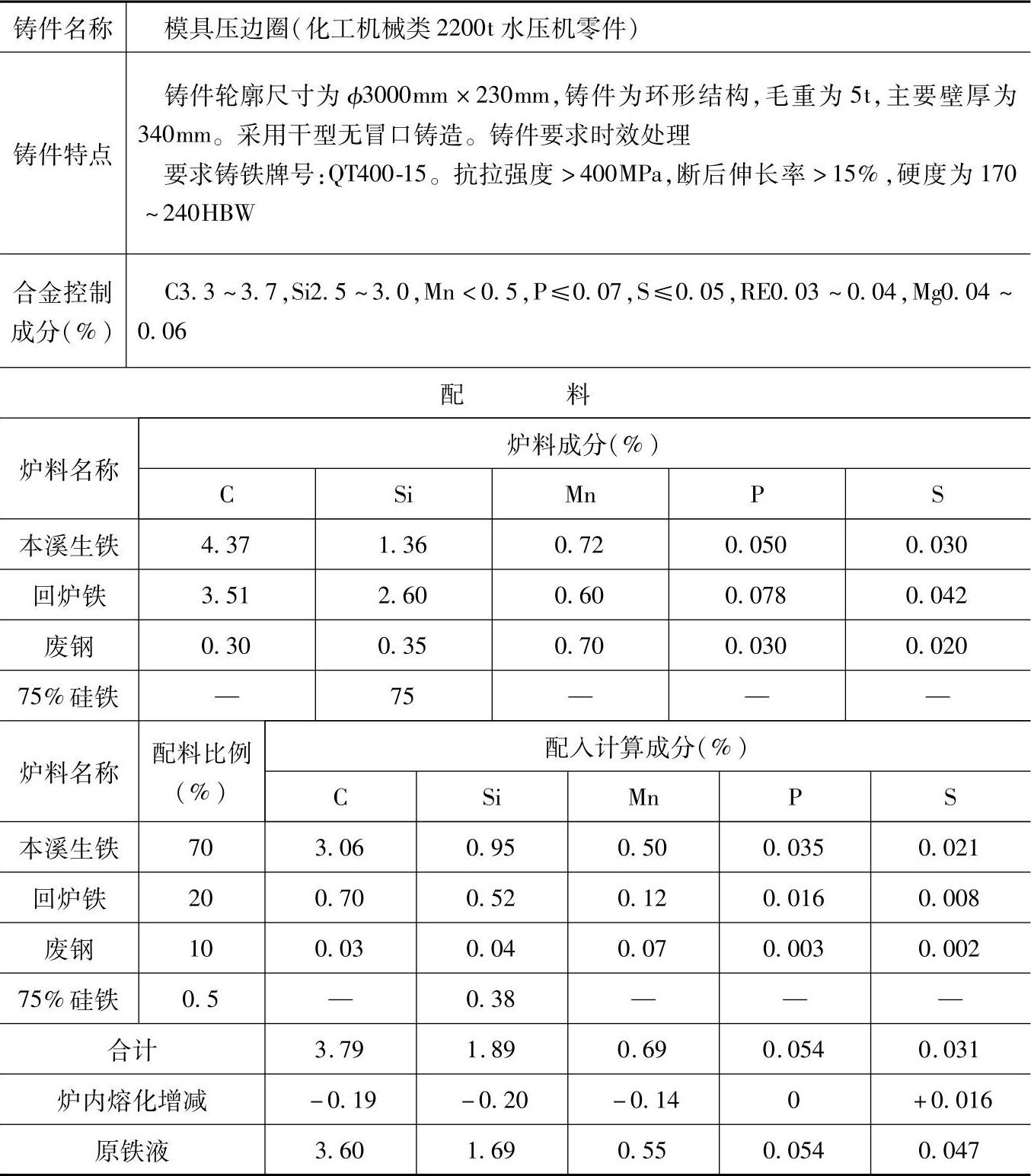

表1.2-15 QT400-15的球墨铸铁配料
注：1.采用熔炼炉类型：三排风口热风冲天炉，炉内碳烧损5%、硅烧损15%、锰烧损20%、硫增加50%、磷不变。
2.炉前，球化处理采用稀土镁合金，加入量为1.4%（质量分数）；孕育处理采用75%硅铁，加入量为1%（质量分数），吸收率为90%。
3.炉前，用三角试片检验三角断口状况，判断球化级别。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于化工机械中要求球墨铸铁QT400-15的下导环等铸件。
