配料实例362

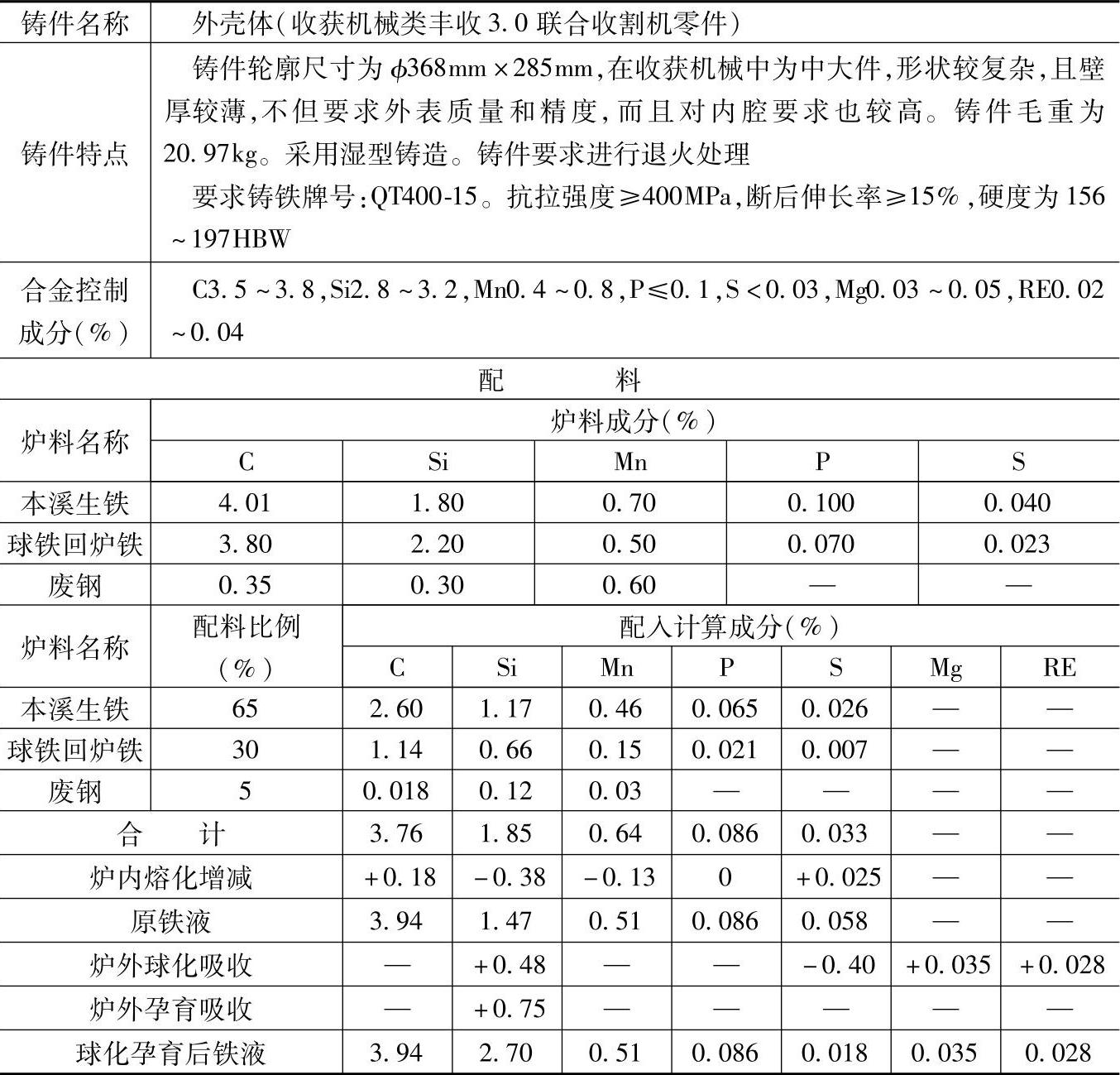

表1.2-17 QT400-15的球墨铸铁配料

注：1.采用熔炼炉类型：多排小风口冷风冲天炉，熔化率为2t/h，炉内碳增加5%、硅烧损20%、锰烧损20%、硫增加80%、磷不变。

2.炉前，用苏打粉脱硫，保证球化效果；球化处理，用稀土硅铁镁合金，加入量为1.5%（质量分数），硅吸收率为80%，镁和稀土吸收率为35%，脱硫率为70%；孕育处理，用75%硅铁，加入量1.25%（质量分数），硅吸收率为80%。

3.炉前，观察三角试片的断口颜色、形状、晶粒大小、缩凹现象，以确定球化情况。

4.检测结果：

化学成分（%）：C3.65，Si3.0，Mn0.52，P0.07，S0.027，RE0.033，Mg0.041；

力学性能：抗拉强度为441MPa，断后伸长率为17.5%，硬度为188HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于收获机械中要求球墨铸铁QT400-15的齿轮箱、离合器外壳、变速器壳体、轮壳等薄壁铸件。
