配料实例380

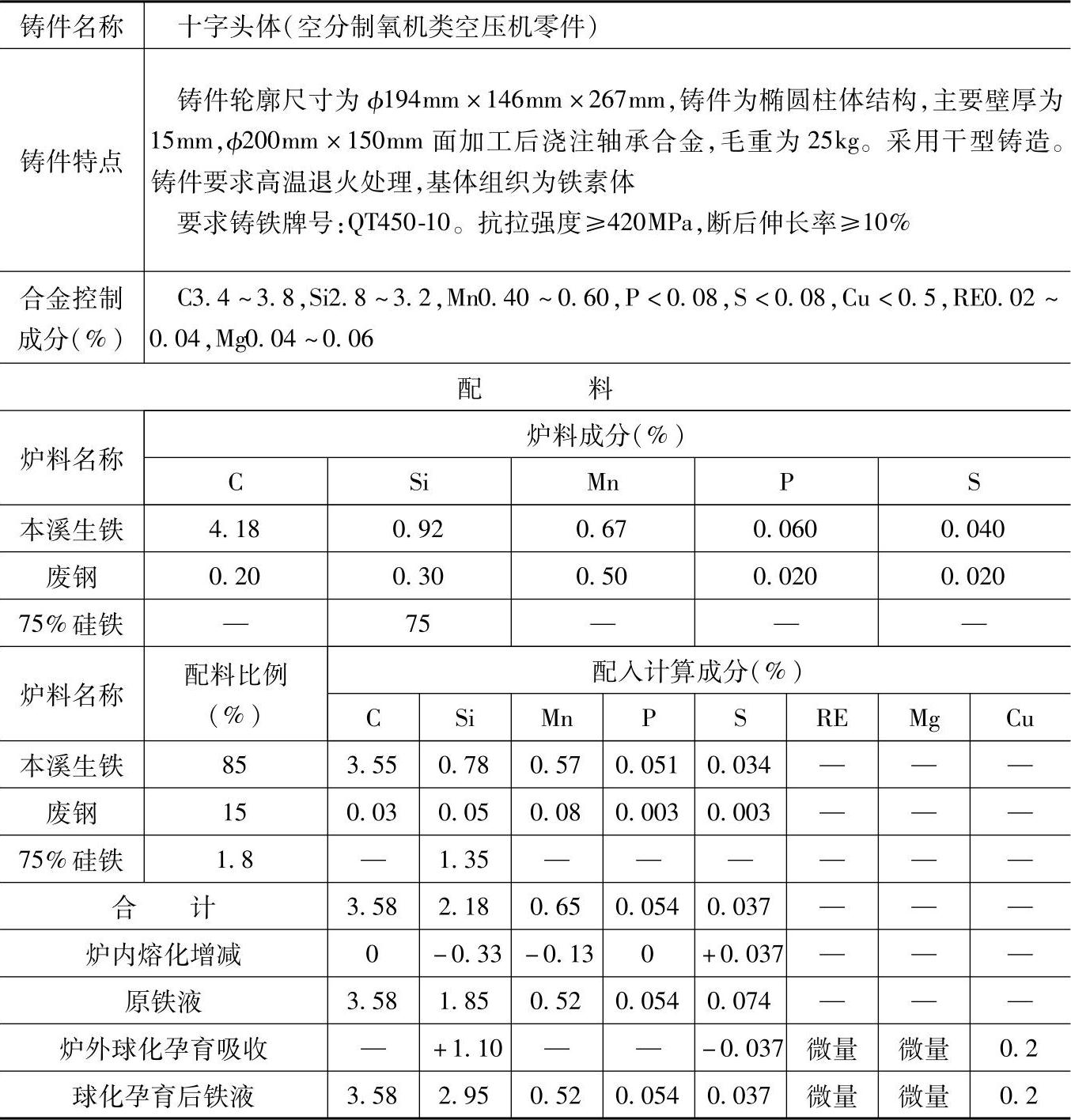

表1.2-29 QT450-10的（合金）球墨铸铁配料

注：1.采用熔炼炉类型：连续出铁、出渣、热风、两排大间距冲天炉。炉内硅烧损15%、锰烧损20%、硫增加100%、磷不变。

2.炉前，采用冲入法进行球化处理，100kg铁液加入球化剂1.7kg，覆盖剂75%硅铁0.3kg，孕育剂75%硅铁0.7kg。球化剂中Si含量为30%，Cu含量为1.2%，处理时观察铁液反应强烈程度，反应时间长短。第二次出铁时观察铁液表面冒出火苗的多少及高度。用三角试片检查三角白口大小、断口色泽及晶粒粗细，有无中心缩孔及两侧缩凹，断口有否小黑点。白口过高时，在铁液包中再加入75%硅铁孕育。

3.各成分含量和配料比例皆指质量分数。

4.本配料还适用于空分制氧设备中要求球墨铸铁QT450-10的其他铸铁件，如膨胀机的十字头、盖体等。
