配料实例381

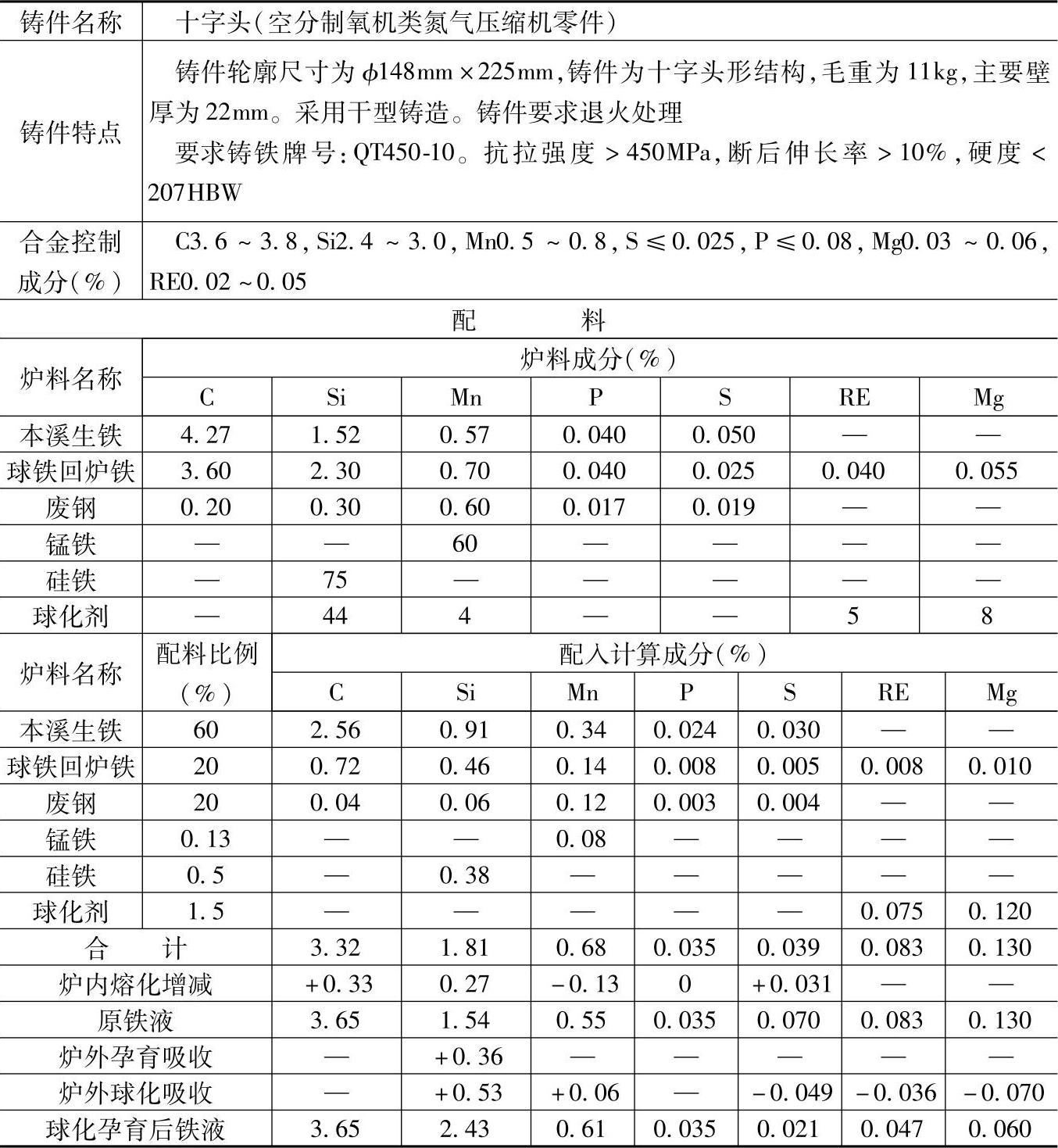

表1.2-30 QT450-10的球墨铸铁配料

注：1.采用熔炼炉类型：间断出铁、出渣，密肋炉胆热风三排风口冲天炉，炉内硅烧损10%，锰烧损20%，碳增加10%，硫增加80%，磷不变。

2.炉前，球化处理用稀土镁合金（成分：RE5%，Mg8%，Si44%，Mn4%），加入量为1.5%（质量分数），镁吸收率为35%～50%，稀土吸收率为40%～66%，脱硫率为70%；孕育处理用75%硅铁，加入量为0.6%（质量分数），吸收率为80%。

3.炉前用三角试片检验三角白口大小，控制铁液成分，用75%硅铁调软铁液。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于空分制氧机中要求球墨铸铁QT450-10的其他球铁件。
