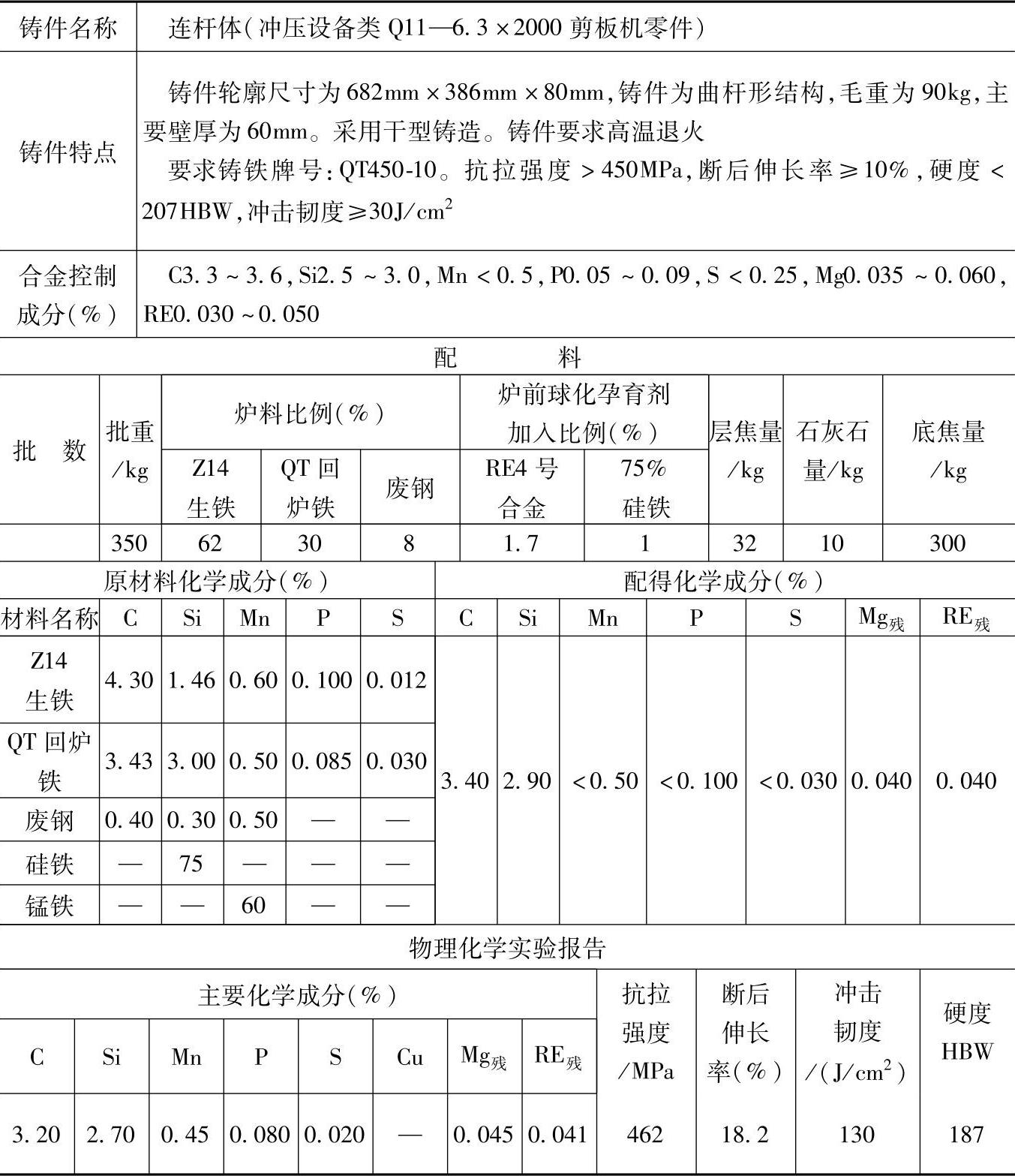

表1.2-31 QT450-10的球墨铸铁配料
注：1.采用熔炼炉类型：卡腰短间距离倒置冷风冲天炉，炉内硅烧损8%、锰烧损12%、碳烧损5%、硫增加90%、磷不变。
2.炉前进行球化孕育处理，并用火苗判别法和三角试片中心疏松和白口程度来控制铁液成分。
3.各成分含量皆指质量分数。
4.本配料还适用于冲压机床中要求QT450-10的铸铁导向杆、操纵凸轮、拨叉等铸件。
