配料实例383

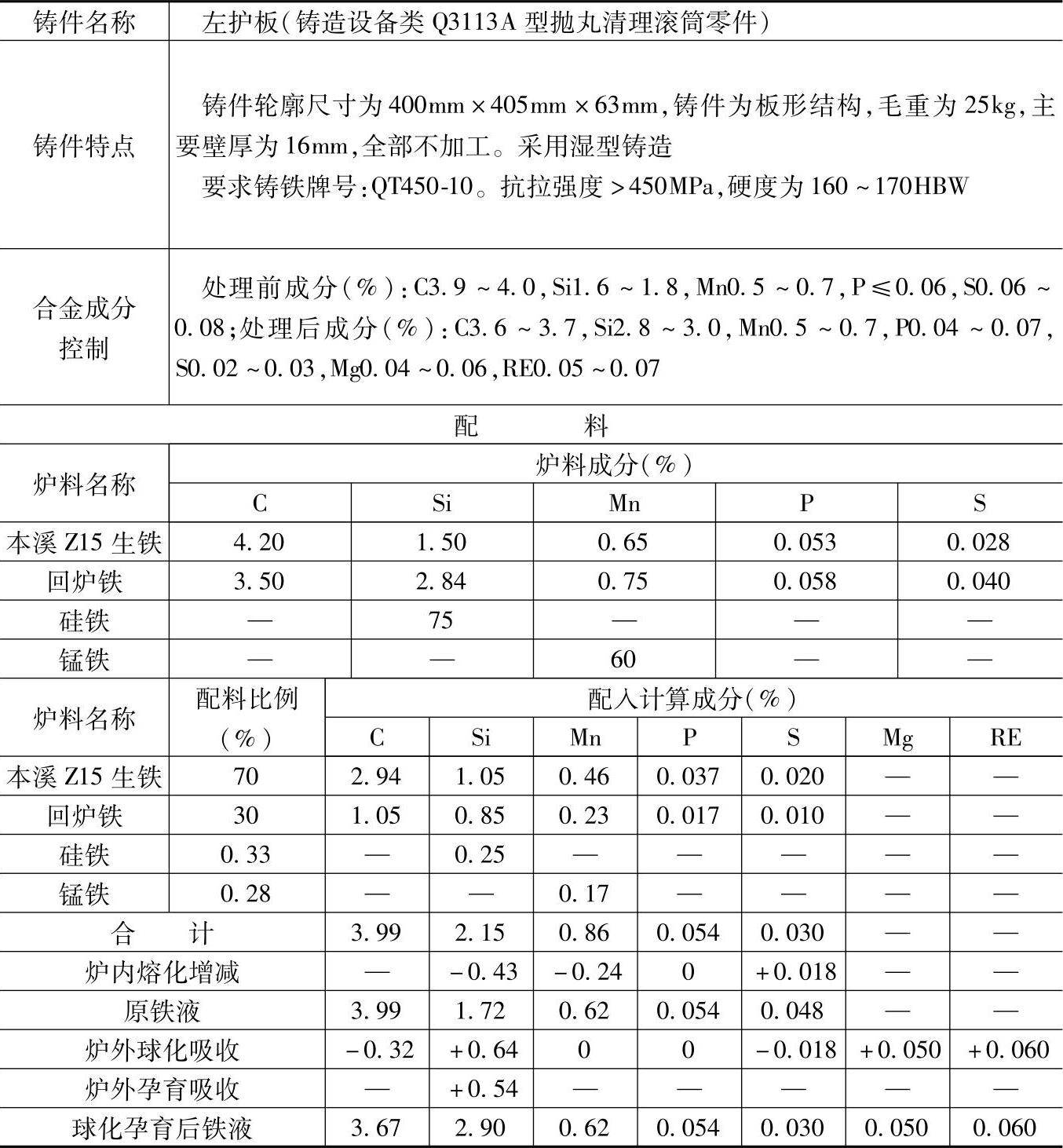

表1.2-32 QT450-10的球墨铸铁配料

注：1.采用熔炼炉类型：两排大间距热风冲天炉，炉内硅烧损20%、锰烧损28%、硫增加60%、碳和磷不变。

2.球化处理时烧损率（%）：碳烧损8、锰不变、磷不变、硫烧损37。

3.孕育剂加入量0.8%（质量分数），吸收率为90%。

4.球化剂加入量1.7%（质量分数）。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于铸造机械中要求球墨铸铁QT450-10的Q3113A抛丸清理滚筒的限位座、转臂、支承后座，S114混砂机的外刮板柄，S1125混砂机的滑块、曲臂等铁件。
