配料实例384

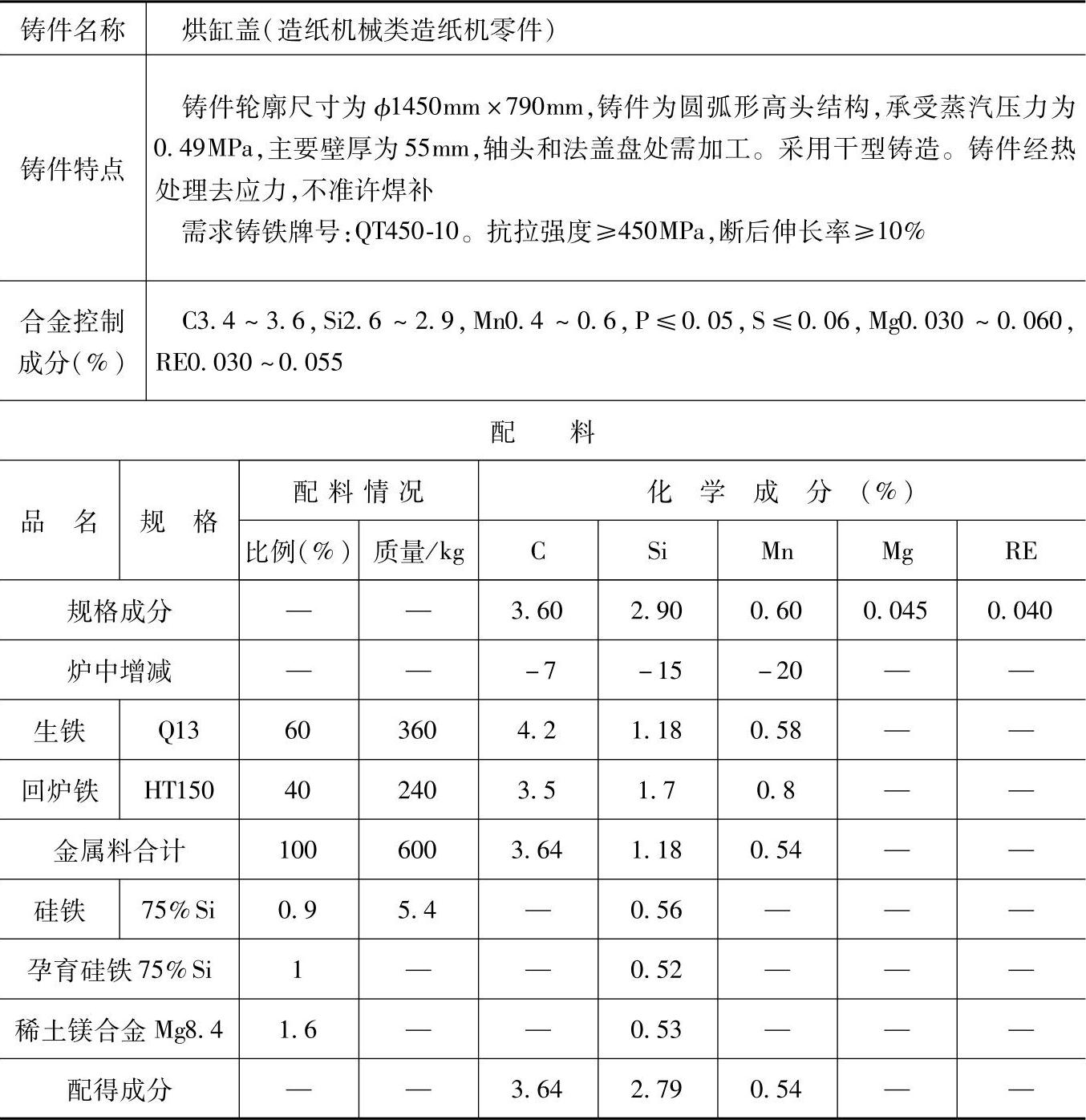

表1.2-33 QT450-10的球墨铸铁配料

注：1.采用熔炼炉类型：多排风口曲线炉膛冷风冲天炉，熔化率为5t/h，炉内碳烧损7%、硅烧损15%、锰烧损20%、磷不变。

2.炉前用稀土镁合金和75%硅铁进行球化孕育处理，用三角试片观察球化孕育特征。

3.检测结果：

化学成分（%）：C3.61，Si2.82，Mn0.58，P0.073，S0.032，Mg0.058，RE0.049；

力学性能（铸态）：抗拉强度为610MPa，断后伸长率为6%。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于造纸机械中要求球墨铸铁QT450-10的铸件，如真空伏辊两端轴颈、托瓦架等铸件。
