配料实例386

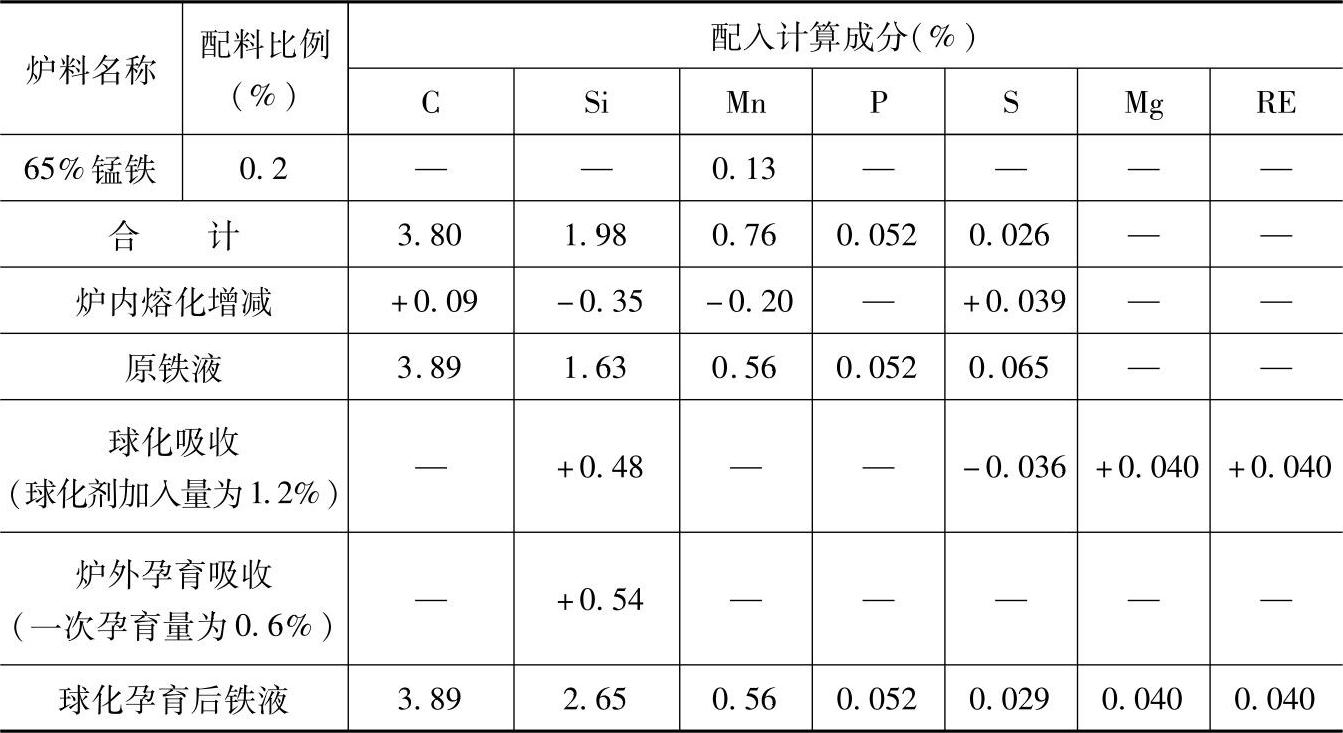

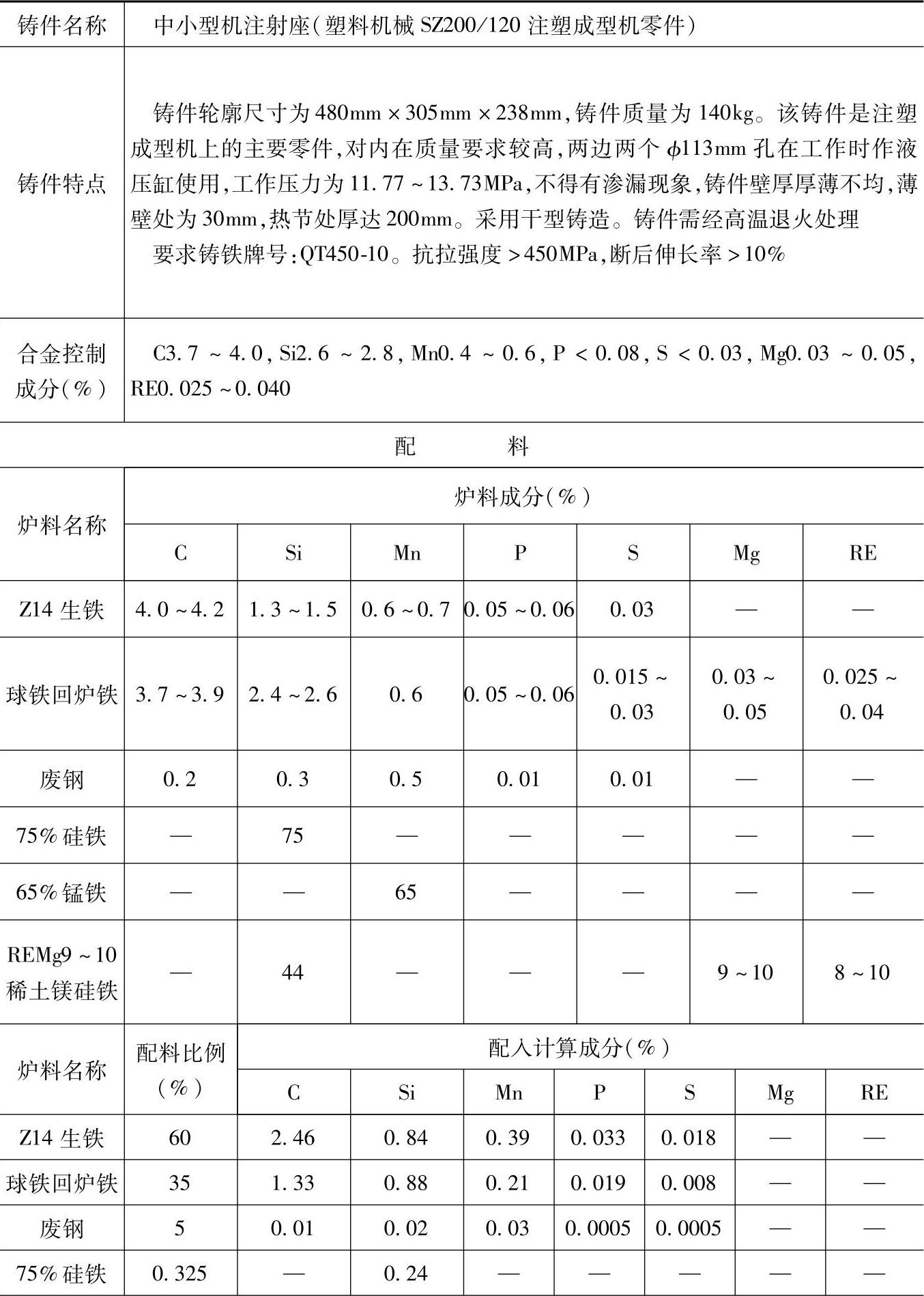

表1.2-35 QT450-10的球墨铸铁配料

（续）

注：1.采用二层大间距风嘴中央送风冷风冲天炉熔炼，炉内熔化元素增减率：碳增加2.5%、硅烧损16%～20%、锰烧损-24%～28%、磷不变、硫增加12%～180%、镁全烧损、稀土只剩微量。

2.炉前球化处理方式采用冲入法，中小型机的注射座采用REMg9～10的球化剂，加入量为1.2%（质量分数）。

3.炉前孕育处理方式，中小型机的注射座采用包内一次孕育，硅孕育量为0.6%（质量分数）。孕育剂为75%硅铁，孕育剂加入量应将硅孕育量除以0.75。

4.炉外球化孕育处理吸收率：硅增加90%、镁增加30%～40%、稀土增加35%～40%、去硫率为-（50%～60%）。

5.炉前采用φ20mm圆型试棒，浇注后速冷，敲断后用肉眼观察，再作炉前金相，以决定球化程度。

6.C元素化验样品系薄片取样。

7.各成分含量、配料比例和加入量皆指质量分数。

8.本配料还适用于注塑机中要求球墨铸铁QT450-10的大部分中小型机铸件，特别适用于对承受液压、气压有要求的零件，如液压阀体等。
