配料实例387

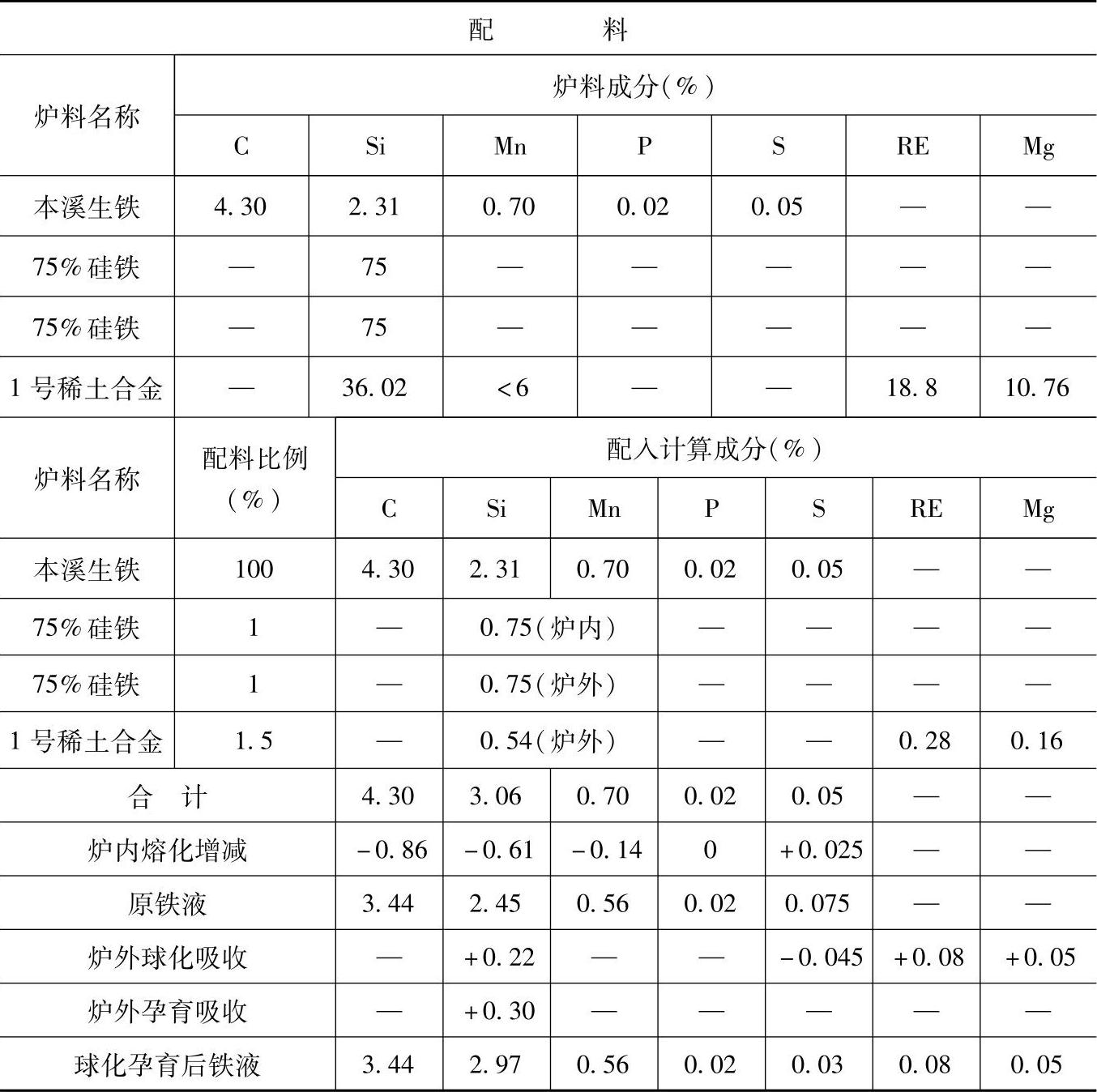

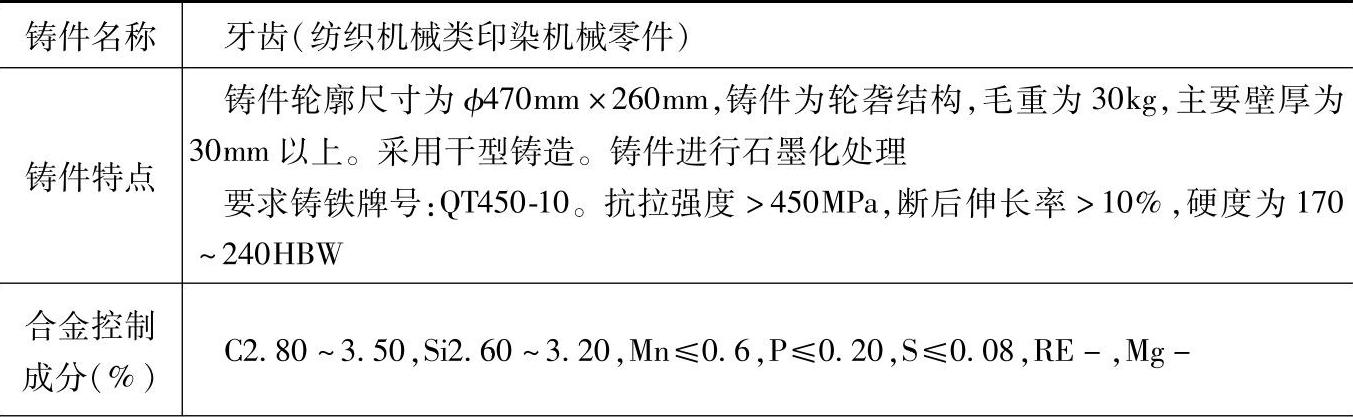

表1.2-36 QT450-10的球墨铸铁配料

（续）

注：1.采用熔炼炉类型：两排大间距热风冲天炉，熔化率为5t/h，炉内碳烧损20%、硅烧损15%、锰烧损20%、硫增加50%、磷不变。

2.炉前，球化处理采用1号稀土合金，加入量为1.5%（质量分数）；孕育处理采用75%硅铁，加入量为1%（质量分数）。

3.炉外孕育和合金球化处理，合金吸收率为30%。

4.炉前根据三角试片观察球化情况，要求断面呈银白色，中心缩松，侧面凹陷为球化良好，铸态球墨铸铁控制三角试片白口宽度小于4mm。

5.炉前浇注基尔试块检测化学成分和力学性能。

6.各成分含量和配料比例皆指质量分数。

7.本配料还适用于纺织机械中要求球墨铸铁QT450-10的牙齿、轴、调节板、拉杆等球墨铸铁件。
