配料实例388

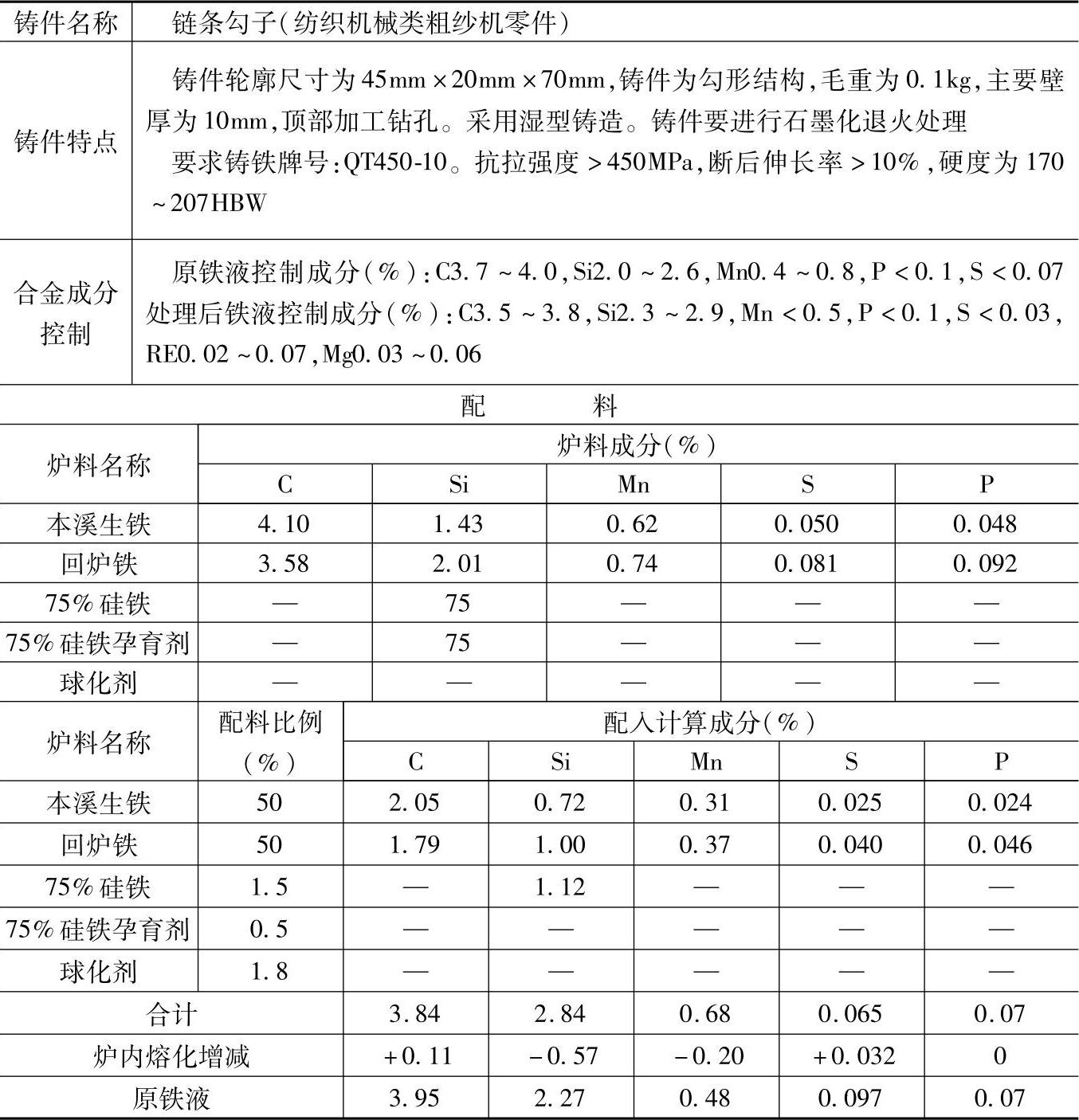

表1.2-37 QT450-10的球墨铸铁配料

注：1.采用熔炼炉类型：中央加侧吹冷送风冲天炉，炉内碳增加3%、硅烧损20%、锰烧损30%、硫增加50%、磷不变。

2.炉前，球化处理采用铁液包内堤坝式冲入法，球化剂为包钢4号稀土合金，加入量为1.8%（质量分数）；孕育处理，用75%硅铁，加入量为0.5%（质量分数）。

3.检测结果：

球化孕育处理后化学成分（%）：C3.62，Si2.81，Mn0.38，P0.071，S0.027；

金相组织：基体为铁素体，石墨球化为2级。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于粗纱机中要求球墨铸铁QT450-10的重锤和槽筒机的锭头等球墨铸铁件。
