配料实例389

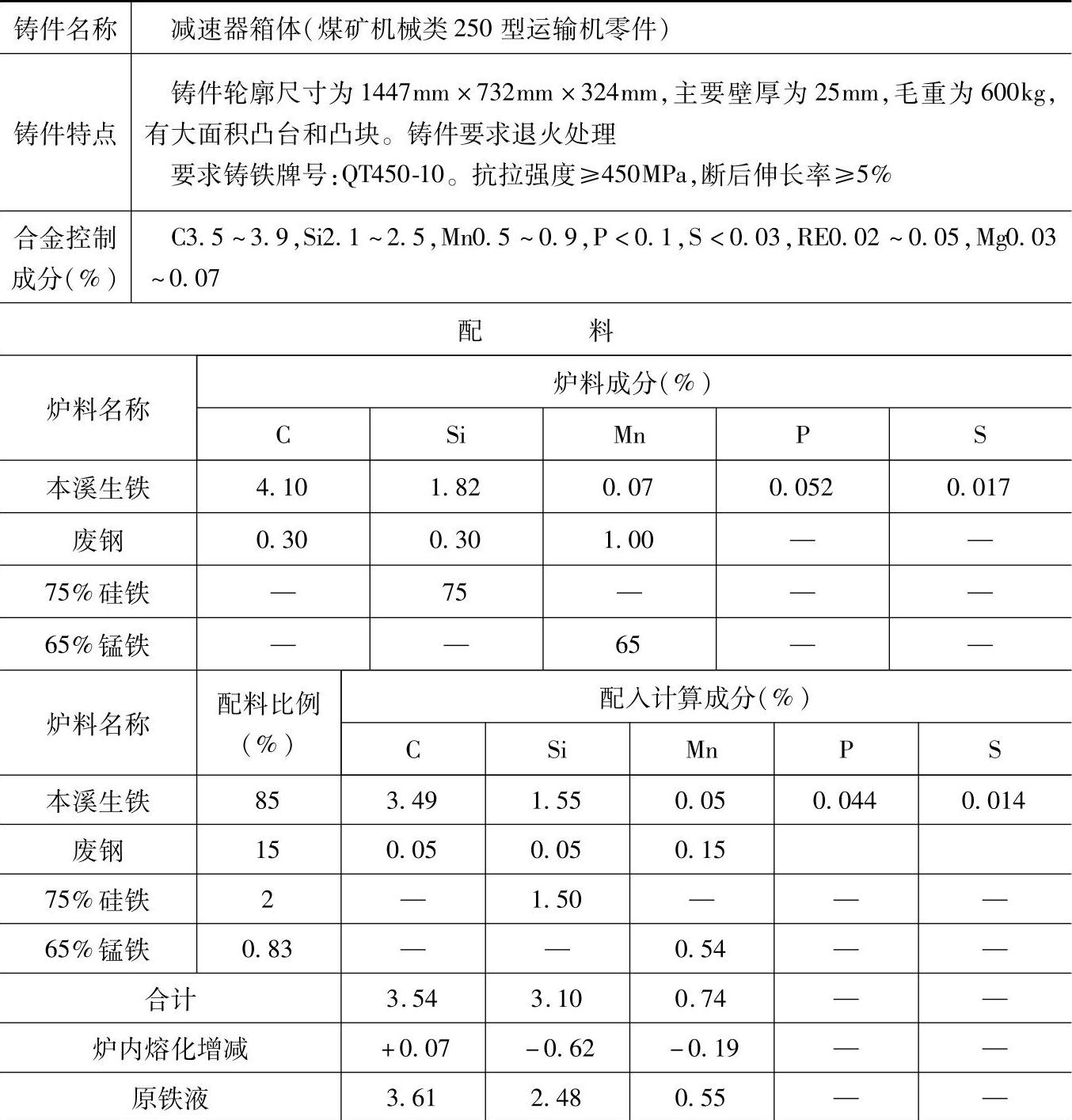

表1.2-38 QT450-10的球墨铸铁配料

注：1.采用熔炼炉类型：三排风口、冷风冲天炉，炉内碳增加2%、硅烧损20%、锰烧损25%、硫增加100%、磷不变。

2.炉外孕育，每1000kg铁液加75硅铁4.3kg，吸收率为75%。

3.炉外球化，覆盖用硅铁粉0.43%（质量分数），球化用稀土镁（REMg9～8）1.7%（质量分数）。

4.炉前，用三角试片检验断口状态，判断球化处理的效果。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于煤矿机械中要求球墨铸铁QT450-10的铸件，如HⅡ-26滑行刨的机壳、机壳盖、护座；SGW—250输送机的上、下箱体，密封壳体；SGZ—764/264输送机的罩筒、连接座、轴套、液压缸；Ⅷ-30刨煤机的上、下箱体，迷宫密封盖、齿盘，套筒；SGB—764/264W₁输送机的左罩筒、右罩筒、弹簧板等铸件。
