配料实例392

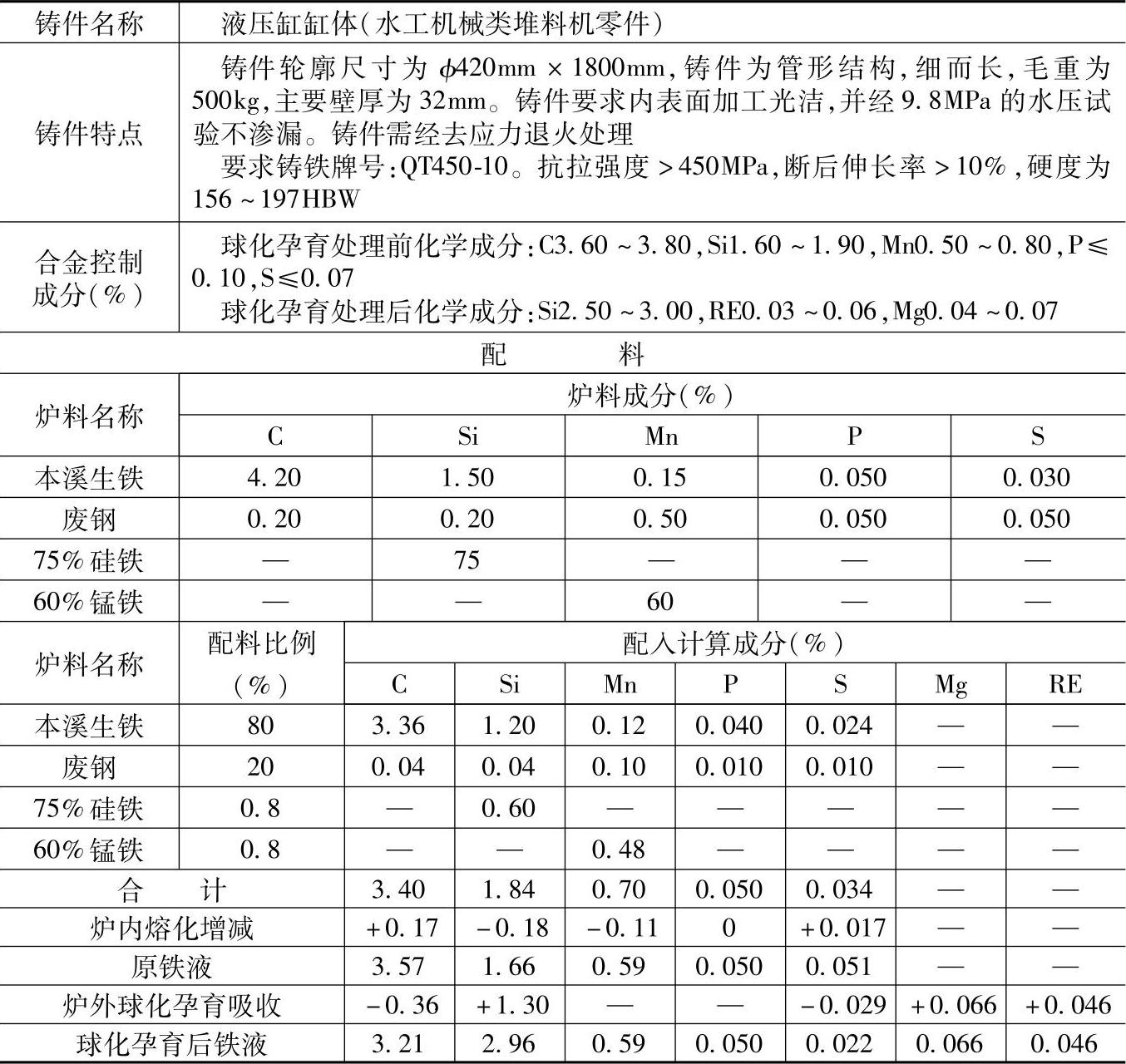

表1.2-41 QT450-10的球墨铸铁配料

注：1.采用熔炼炉类型：顺置两排大间距热风冲天炉，炉内碳增加5%、硅烧损10%、锰烧损15%、硫增加50%、磷不变。

2.炉前，球化处理采用稀土镁中间合金，加入量为2%（质量分数）；孕育处理采用75%硅铁，加入量为1%（质量分数）。

3.制取稀土-镁中间合金的配料（质量分数）：9%的镁，30%的1号包钢稀土，40%的75%硅铁，21%的生铁屑。

4.炉前，用φ15mm×200mm的圆柱形试样检验球化情况。

5.检测结果：

化学成分（%）：C2.76，Si3.10，Mn0.69，P0.08，S0.023，RE0.068，Mg0.061；

力学性能：抗拉强度为500MPa，断后伸长率为18.6%。

6.成分含量和配料比例皆指质量分数。

7.本配料还适用于水工机械中要求球墨铸铁QT450-10的托油盘、取力器壳体、连接板、活塞、泵体、泵盖、衬套、行星架、回转体、制动轮、制动瓦块、转壁、滑轮、导向套等铸件。
