配料实例391

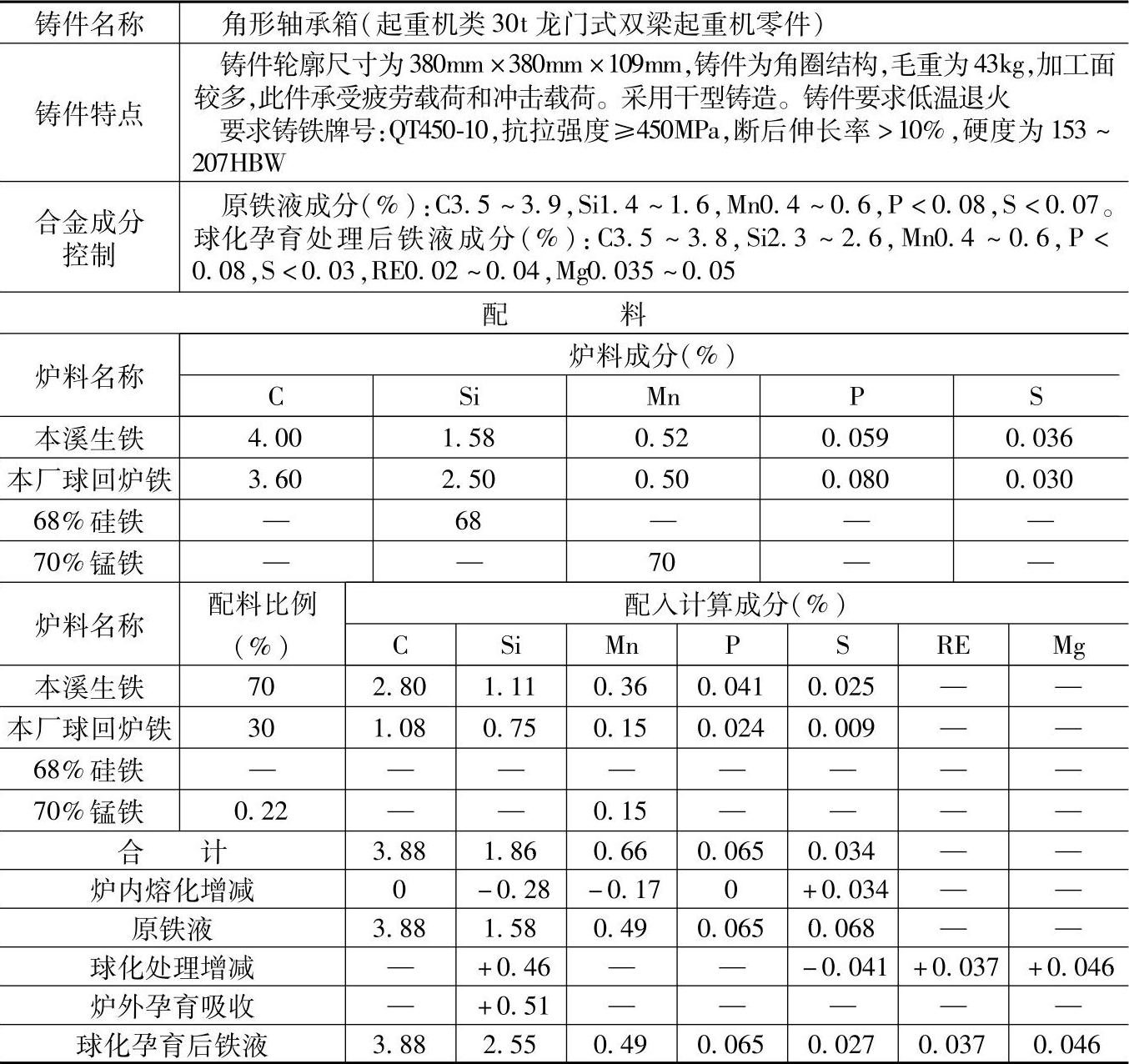

表1.2-40 QT450-10的球墨铸铁配料

注：1.采用熔炼炉类型：两排大间距冷风冲天炉，炉内碳不变、硅烧损15%、锰烧损25%、磷不变、硫增加100%。

2.炉外球化：用冲入法处理，每100kg铁液加包钢REMg7～8合金1.5kg，其成分：Si41.2%，RE6.25%，Mg7.78%；Si吸收率为75%，RE、Mg吸收率为40%，原铁液中S含量下降60%，其他不变。

3.炉外孕育：每100kg铁液加75%硅铁0.9kg，吸收率为75%。

4.炉前，球化处理过程中观察火苗大小、多少及三角试片凹缩情况、断面色泽等判断球化是否正常。

5.检测结果：

化学成分（%）：C3.65，Si2.5，Mn0.56，P0.073，S0.023，RE0.022，Mg0.043；

力学性能：抗拉强度为499.8MPa，断后伸长率为17%，硬度为158HBW。

6.各成分含量和配料比例皆指质量分数。

7.本配料还适用于起重机械中要求球墨铸铁QT450-10的各种规格的角形轴承箱、法兰角、缓冲器盖、制动机座、滑轮等铸铁件。
