配料实例393

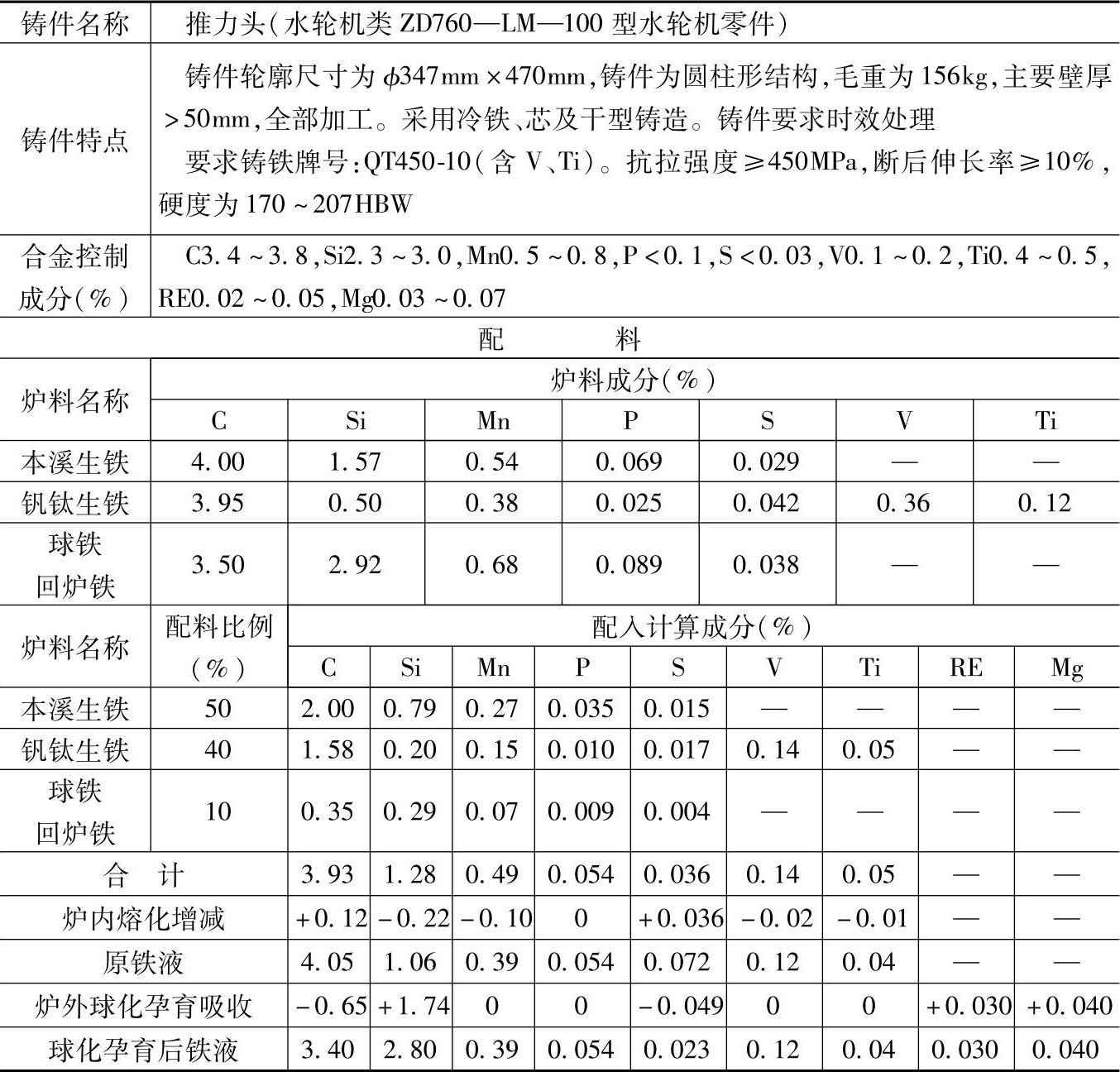

表1.2-42 QT450-10的（合金）球墨铸铁配料

注：1.采用熔炼炉类型：多排小风口曲线炉膛热风冲天炉，炉内碳增加3%、硅烧损17%、锰烧损21%、硫增加100%、钒烧损15%、钛烧损10%、磷不变。

2.炉前，球化处理采用冲入法，采用稀土镁中间合金，加入量为1.6%（质量分数）；孕育处理采用75%硅铁，加入量为1.6%（质量分数），吸收率为80%。

3.炉前，用三角试片控制球化，若试片中心有疏松，断面呈银灰色，则表示球化效果良好，即可浇注。

4.检测结果：

化学成分（%）：C3.6、Si2.8，Mn0.42，P0.089，S0.038，RE0.025，Mg0.035；

力学性能：抗拉强度为569MPa，断后伸长率为6.6%；

金相组织：球化率1级，基体为珠光体，珠光体量为25%～35%（体积分数），渗碳体量<1%（体积分数）。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于水轮机中要求合金球墨铸铁QT450-10的半联轴器、摇臂等铸件。
